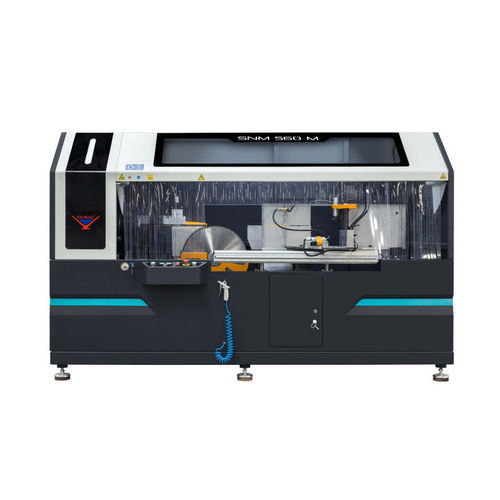

Encocheuse à angle variable SNM 560 M

pneumatiquehydrauliquemanuelle

Information sur le produit
Les machines à gruger SNM 560 M et SNM 560 SRV réalisent des entailles variables sur les profilés d’ouvrant, de dormant, de meneau et d’imposte pour murs-rideaux, jardins d’hiver, lucarnes et éléments de design particulier. La pièce reste immobilisée sur la table tandis qu’une unité de sciage hydropneumatique à deux lames glisse sur des guides linéaires pour effectuer des entailles et coupes d’angle précises.

Principales caractéristiques

• Unité de sciage inférieure (verticale) Ø550 mm et unité supérieure (horizontale) Ø500 mm
• Unité de sciage semi-automatique avec vitesse d’alimentation réglable via cylindre hydro-check
• Réglage d’angle des unités et réglage d’onglet de la table par volant avec affichages numériques
• Réglage de la hauteur de la table support par volant avec règle à bande
• Réglage de la butée de profondeur par volant avec affichage numérique
• 4 pinces pneumatiques pour un maintien sûr des profils à tous angles
• Construction corps en fonte et acier adaptée à un usage industriel
• Couvercle de sécurité pneumatique et module de sécurité bimanuelle
• Réglage simple de l’usure des lames et éclairage LED intérieur

Accessoires de série

• 1 x lame Ø500 mm et 1 x lame Ø550 mm (fournies)
• 2 x systèmes de lubrification par pulvérisation pour lames
• 3 x écrans numériques pour angle de lame et angle d’onglet
• 1 x affichage numérique pour la position en profondeur du profil
• 2 pinces horizontales pneumatiques et 2 pinces verticales pneumatiques
• Bac à copeaux

Accessoires optionnels

• Marqueur laser pour alignement vertical du profil
• Bras support de profil RS 1000
• Lame de rechange Ø500 mm
• Lame de rechange Ø550 mm

Spécifications techniques
Électrique: 3 kW / 400V AC 3P+PE / 50/60 Hz
Vitesse de rotation / vitesse de scie: ---
Diamètres des lames: D1 Ø550 / D2 Ø500 / Alésage d: 30 mm
Débit hydraulique/air: 160 L/min
Pression de service: 6-8 bar
Dimensions (LxPxH): 160x300x190 mm
Poids: 1 350 kg / 1 180 kg

Caractéristiques / Données techniques

• Modèle: SNM 560 M
• Alimentation: 3 kW / 400V AC 3P+PE / 50/60 Hz
• Lames fournies: Ø500 mm et Ø550 mm
• Unité de sciage hydro-pneumatique à 2 lames
• Pinces pneumatiques: 4 (réglables en angle)
• Réglages: angle, onglet, hauteur et profondeur via volants avec affichages numériques
• Débit d’air requis: 160 L/min à 6-8 bar
• Construction industrielle en fonte et acier; couvercle pneumatique de sécurité et commande bimanuelle
• Éclairage LED intérieur; bac à copeaux inclus
