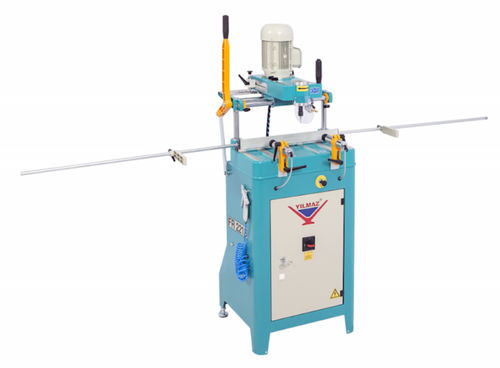

Détoureuse à copier à commande manuelle FR 221 S

monobrochepour aluminiumpour PVC

Présentation du produit
La fraiseuse copieuse pneumatique FR 221 S est conçue pour l'usinage des fentes de serrure, le perçage des trous de poignée et de charnière, les trous de crémone et l'ouverture des fentes d'évacuation d'eau sur profilés aluminium et PVC jusqu'à 3 mm d'épaisseur. Elle associe une structure en aluminium moulé à des serrages pneumatiques pour un travail répétable en production.

Caractéristiques générales

• Usine des fentes de serrure, trous de poignée, charnières et trous de crémone sur profilés PVC et aluminium jusqu'à 3 mm
• Construction en aluminium moulé avec arbre porteur résistant à la corrosion
• Châssis robuste en tôle d'acier
• Modèle de copie électrogalvanisé et 2 goupilles traceuses pour un guidage précis
• Pinces horizontales pneumatiques pour un serrage rapide
• Capacité de serrage : L max 130 mm / L min 10 mm ; H max 130 mm / H min 20 mm
• Fraise incluse Ø5 x L60 mm

Accessoires de série

• Système de lubrification par pulvérisation
• Fraise Ø5xL60 mm
• Pistolet à air
• 2 butées de profil gauche et droit
• 2 pinces horizontales pneumatiques

Accessoires optionnels

• Fraises de rechange Ø5xL60 mm
• Modèles de copie spéciaux
• Appareil de centrage MA 240
• Convoyeur à rouleaux MKN 150
• Convoyeur à rouleaux MKN 300

Spécifications techniques
Électrique : 750 W / 400 V AC 3P+PE / 50/60 Hz.
Toupie / fraise : Ø5 x L60 mm — 14 000 tr/min.
Consommation d'air : 5 L/min · Pression requise : 6–8 bar.
Dimensions (L x P x H) : 55 x 58 x 133.5 (selon indication).
Poids : 103 Kg / 77 Kg.

Application et capacité

• Modèle : FR 221 S
• Usage : usinage en série de serrures, poignées et évacuations d'eau sur profilés aluminium et PVC
• Épaisseur profil admissible : jusqu'à 3 mm
• Livrée avec 2 goupilles traceuses et fraise Ø5xL60 mm
• Conception adaptée à un environnement d'atelier industriel et à des cycles répétitifs
