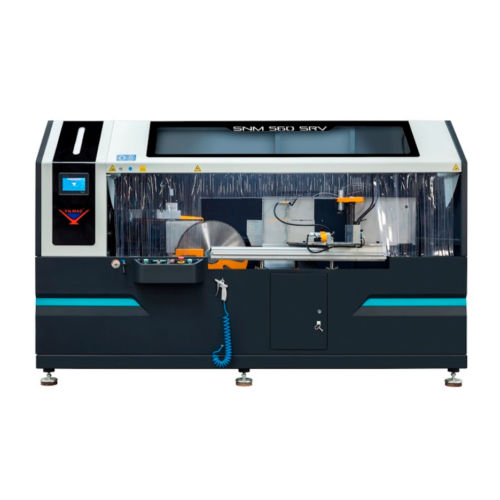

Encocheuse à angle variable SNM 560 SRV

pneumatiquehydrauliqueélectrique

Présentation
Les machines à gruger SNM 560 M et SNM 560 SRV sont conçues pour réaliser des entailles variables sur les profilés d’ouvrant, de dormant, de meneau et d’imposte destinés aux murs-rideaux, jardins d’hiver, lanterneaux et éléments de façade à conception particulière. La pièce reste fixée sur la table pendant que l’unité de sciage hydropneumatique à deux lames glisse sur des guides linéaires pour exécuter des entailles précises.

Spécifications techniques
Puissance : 10.2 kW / 400V AC 3P+PE / 50/60 Hz
Diamètres lames : D1 Ø550 mm / D2 Ø500 mm ; alésage d 30 mm
Débit d’air : 160 L/min
Pression d’air : 6-8 bar
Dimensions (mm) : 160 x 300 x 190
Poids : 1.350 kg / 1.200 kg

Caractéristiques générales

• Une unité de sciage inférieure (verticale) Ø550 mm et une unité supérieure (horizontale) Ø500 mm
• Unité de sciage semi-automatique glissante avec vitesse d’alimentation réglable par cylindre hydro-check
• Saisie des valeurs via clavier pour des réglages reproductibles
• Moteurs servocommandés 4 axes pour positionnement automatique des lames horizontales/verticales, coupes à angle et réglage hauteur/profondeur d’entaillage
• Réglage onglet manuel avec affichage numérique
• 4 pinces pneumatiques pour fixation des profilés à tout angle
• Construction en fonte et acier
• Couvercle de sécurité pneumatique et module de sécurité bimanuelle
• Réglage simple de l’usure des lames ; éclairage LED intérieur

Accessoires de série

• 1 x lame Ø500 mm et 1 x lame Ø550 mm
• 2 x systèmes de lubrification par pulvérisation
• 2 x pinces horizontales pneumatiques
• 2 x pinces verticales pneumatiques
• Bac de récupération des copeaux

Accessoires optionnels

• Marqueur laser pour alignement vertical du profil
• Bras de support de profilé RS 1000
• Lame de rechange Ø500 mm
• Lame de rechange Ø550 mm

Caractéristiques / spécifications techniques

• Modèle : SNM 560 SRV
• Alimentation : 10.2 kW / 400V AC 3P+PE / 50/60 Hz
• Configuration lames : Ø550 mm (inférieure) / Ø500 mm (supérieure), alésage 30 mm
• Air : 6-8 bar ; 160 L/min
• Dimensions (mm) : 160 x 300 x 190
• Poids : 1.350 kg / 1.200 kg (selon configuration)
• Commandes : saisie au clavier, affichage numérique onglet, servomoteurs 4 axes
• Fixation : 4 pinces pneumatiques
• Construction : fonte et acier ; sécurité pneumatique
