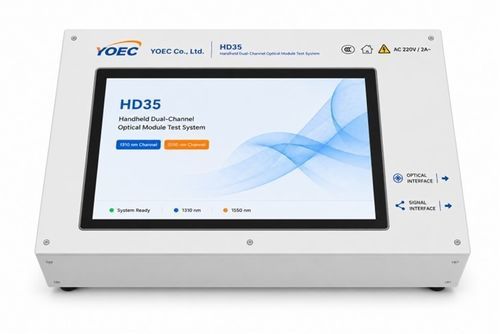

Système de test de performance HD35

pour laboratoireportablecompact

Description du produit
Le système de test portable pour modules optiques double canal HD35 est la plateforme portable de troisième génération de YOEC, conçue pour les modules optiques de gyroscope à fibres (FOG) et les enroulements de fibre. Combinant une architecture FOG en boucle fermée avec deux longueurs d'onde (1310 nm et 1550 nm), le HD35 fournit des mesures de biais précises, une sortie de vitesse angulaire et une évaluation complète des performances. L'appareil accepte la connexion directe par connecteur ou le fusion-splice du module de bobine et permet des tests immédiats sans calibration complexe. Le système intègre un ordinateur industriel compact sous Windows 11 avec logiciel de test dédié, plusieurs interfaces optiques/électroniques et un boîtier portable léger adapté aux laboratoires, à la production et au terrain.

Avantages clés

• Mesure de biais haute précision jusqu'à 0,0005°/h (canal 1550 nm).
• Plateforme double longueur d'onde (1310 nm & 1550 nm) pour une large compatibilité de bobines.
• Conception portable et légère pour un transport et des tests sur site facilités.
• Fonctionnement plug-and-play : mise en service rapide sans calibration complexe.
• Compatibilité avec des longueurs de bobine de 200 m à 5000 m selon la longueur d'onde.
• Conception électronique et optique optimisée pour des mesures stables et reproductibles.

Applications

• Tests de biais et de dérive nulle des modules de bobine optique.
• Essais de performance en température et qualification environnementale.
• Évaluations de sensibilité au champ magnétique.
• Tests de vibration et de choc pour vérifier la robustesse mécanique.
• Contrôle qualité en production et inspections entrantes/sortantes.
• Recherche & développement et validation de prototypes de FOG.

Principe de fonctionnement
Le HD35 utilise une architecture de gyroscope optique à fibre en boucle fermée pour évaluer les modules de bobine. Lorsque la bobine test est connectée à l'instrument, la plateforme pilote le système optique/électronique pour générer des sorties de vitesse angulaire et mesurer des paramètres tels que la stabilité du biais, la sensibilité à la température et les performances environnementales. Le design double canal permet de choisir 1310 nm ou 1550 nm selon les caractéristiques de la bobine afin d'optimiser la précision des mesures et la flexibilité.

Spécifications typiques (tableau)
Paramètre : Spécification
Dimensions : 340 × 265 × 50 mm
Poids : 700 g
Température de fonctionnement : -10°C à +60°C
Alimentation : 110–250 VAC, 50 Hz
Puissance nominale : 30 W
Nombre de canaux : 2 (1310 nm et 1550 nm)
Erreur de mesure (canal 1310 nm) : ≤ 0.005°/h
Erreur de mesure (canal 1550 nm) : ≤ 0.0005°/h
Longueur de bobine mesurable (1310 nm) : 200–1500 m
Longueur de bobine mesurable (1550 nm) : 700–5000 m
Tension demi-onde Y-waveguide mesurable : 3–4.4 V
Temps de configuration de la longueur de bobine : ≤ 10 s

Caractéristiques techniques

• Modèle : HD35
• Précision de mesure du biais : meilleure que 0,0005°/h (canal 1550 nm)
• Canaux : double canal (1310 nm & 1550 nm)
• Dimensions : 340 × 265 × 50 mm
• Poids : 700 g
• Plage de température de fonctionnement : -10°C à +60°C
• Alimentation : 110–250 VAC, 50 Hz
• Consommation : 30 W
• Plages de longueur de bobine mesurable : 200–1500 m (1310 nm), 700–5000 m (1550 nm)
• Tension demi-onde Y-waveguide : 3–4.4 V
• Temps de configuration de la longueur de bobine : ≤ 10 s
