Banc de test de bobine

de vibrationde calibrationde stabilité

Description du produit

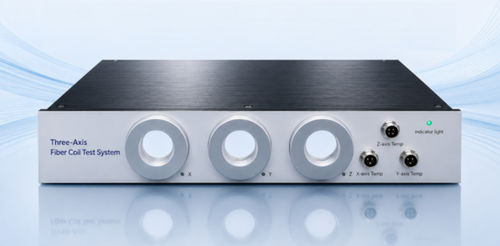

Le système d'essai de bobines fibre 3 axes est une plateforme de test destinée à l'évaluation du biais des bobines pour gyroscopes à fibre optique (FOG) opérant à 1550 nm. Basé sur une architecture interférométrique numérique en boucle fermée, le système intègre les sous‑systèmes optiques et électroniques nécessaires pour fournir la sortie de vitesse angulaire et la mesure du biais des bobines utilisées en navigation inertielle. Le système affiche une précision de test ≤0,0005°/h, prend en charge les tests simultanés sur trois axes et la surveillance de la température, et inclut un logiciel dédié pour l'acquisition, le calcul et le stockage automatique des données. L'utilisateur peut configurer la longueur de la bobine, le facteur d'échelle, les temps de moyennage et d'autres paramètres via l'interface logicielle ; le système propose un démarrage rapide et un fonctionnement plug-and-play.

Applications

• Essais de biais de FOG avec précision ≤0,0005°/h
• Tests simultanés sur trois axes et évaluation du biais en fonction de la température
• R&D, qualification et tests en production de bobines pour navigation inertielle
• Évaluation de la sensibilité magnétique et essais de performance en vibration
• Vérification de la qualité des bobines et développement de composants

Caractéristiques

• Précision de test : ≤0,0005°/h
• Mesures trois axes, 3 canaux avec capteurs de température
• Temps de démarrage ≤10 s
• Fonctionnement plug-and-play avec interfaces USB et UART
• Acquisition automatique des données, calcul et analyse
• Compatibilité avec longueurs de bobine 700–10 000 m
• Logiciel de test dédié pour configuration et gestion des données

Options de personnalisation

• Conception d'armoire personnalisée
• Intégration du logo et du marquage client
• Logiciel de test personnalisé et routines de mesure
• Modifications des circuits optiques et électroniques
• Configurations de test spécifiques à l'application

Spécifications typiques
Paramètre : Spécification
Précision de test : ≤0,0005°/h
Longueur de bobine : 700–10 000 m
Nombre de canaux : 3
Interfaces optiques : 3 × 2
Capteurs de température : 3
Temps de démarrage : ≤10 s
Alimentation : 110–250 VAC, 50 Hz
Consommation : 10 W
Interface de communication : UART / USB
Température de fonctionnement : 5°C à 55°C
Dimensions : 430 × 70 × 360 mm
Poids : ≤5 kg

Caractéristiques techniques

• Précision de test : ≤0,0005°/h
• Longueur de bobine : 700–10 000 m
• Nombre de canaux : 3
• Interfaces optiques : 3 × 2
• Capteurs de température : 3
• Temps de démarrage : ≤10 s
• Alimentation : 110–250 VAC, 50 Hz
• Consommation : 10 W
• Interface de communication : UART / USB
• Température de fonctionnement : 5°C à 55°C
• Dimensions : 430 × 70 × 360 mm
• Poids : ≤5 kg
