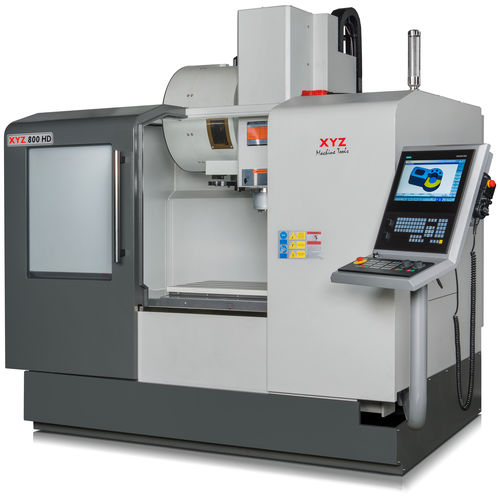

Centre d'usinage CNC 3 axes XYZ 800 HD
verticalavec table rotativepour fonte

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
avec table rotative
Matière usinée
pour fonte
Nez de broche
BT 40, SK40, CAT40
Nombre d'outils
24 outils
Applications
pour la découpe, pour changeur d'outil automatique, pour titane
Autres caractéristiques
haute performance, compact, haute rigidité, de taraudage
Course X

800 mm
(31 in)

Course Y

500 mm
(20 in)

Course Z

510 mm
(20 in)

Vitesse de rotation

Max: 12 000 rpm
(75 398 rad.min-1)

Min: 5 rpm
(31 rad.min-1)

Puissance

21 kW, 25 kW
(28,55 hp, 33,99 hp)

Vitesse d'avancement axe X

Max: 24 000 mm/min
(16 in/s)

Min: 1 mm/min
(0 in/s)

Vitesse d'avancement axe Y

Max: 24 000 mm/min
(16 in/s)

Min: 1 mm/min
(0 in/s)

Vitesse d'avancement axe Z

Max: 24 000 mm/min
(16 in/s)

Min: 1 mm/min
(0 in/s)

Charge max. de la table

900 kg
(1 984 lb)

Poids max. outil

7 kg
(15,4 lb)

Précision de placement

5 µm

Répétabilité

2 µm

Temps de changement outil

2,5 s

Poids total

4 400 kg
(9 700,34 lb)

Longueur hors tout

2 250 mm
(88,6 in)

Largeur hors tout

2 250 mm
(88,6 in)

Hauteur totale

2 750 mm
(108,3 in)

Description

Les glissières en caisson trempé avec revêtement Turcite sont le premier choix des machines XYZ depuis de nombreuses années, car elles sont réputées pour offrir la meilleure solution pour la construction de machines-outils. La combinaison du poids de la machine et des glissières en caisson trempé garantit une plate-forme d'usinage très rigide, offrant un amortissement exceptionnel des vibrations, en particulier lors des coupes intermittentes dans une large gamme de matériaux, tels que l'Inconel, le titane, la fonte ou l'acier inoxydable. La XYZ 800 HD est une machine compacte, très performante et très appréciée. Avec sa structure nervurée en fonte solide, son changeur d'outils à bras à 24 stations et ses glissières à caisson absorbant les vibrations, c'est une machine rigide idéale pour le sous-traitant typique qui ne sait pas quel matériau il va découper au jour le jour. La XYZ 800 HD peut couper les matériaux les plus durs plus rapidement que la plupart des autres VMC concurrentes. Chez XYZ, nous pensons qu'il est très important, dans le processus d'achat d'une machine, de la voir couper du métal avant de l'acheter. Nous vous encourageons donc à visiter l'un de nos showrooms au Royaume-Uni pour une démonstration des XYZ HD. Équipement standard -Commande Siemens 828D ShopMill ou Heidenhain TNC 620. -Écran tactile. -Servomoteurs numériques optimisés. Table trempée. -Liquide de refroidissement à haute pression. Lavage du liquide de refroidissement. -Lampe de travail LED. -Manivelle électronique à distance. -Bac à copeaux facile à nettoyer. -Protections Concertina en acier sur tous les axes. Plancher en acier inoxydable. -Protection par revêtement en poudre, goujons de traction. -Mise en réseau. -Port USB.

---
