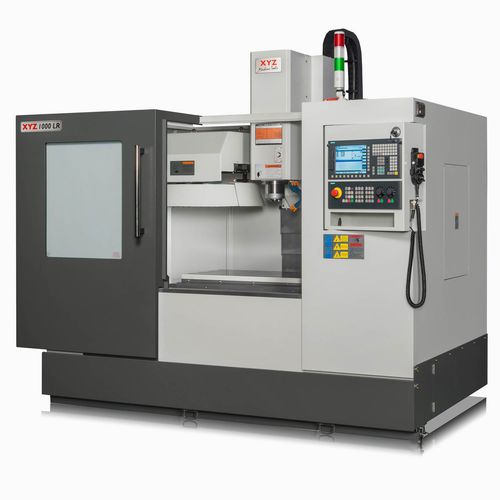

Centre d'usinage 3 axes XYZ 1000 LR
verticalavec table rotativeBT 40

centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
avec table rotative
Nez de broche
BT 40, SK40, CAT40
Nombre d'outils
20 outils
Autres caractéristiques
haute performance, de taraudage
Course X

1 000 mm
(39 in)

Course Y

500 mm
(20 in)

Course Z

500 mm
(20 in)

Vitesse de rotation

Min: 5 rpm
(31 rad.min-1)

Max: 8 000 rpm
(50 265 rad.min-1)

Puissance

18 ch
(18 hp)

Vitesse d'avancement axe X

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Y

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Z

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Charge max. de la table

800 kg
(1 764 lb)

Poids max. outil

7 kg
(15,4 lb)

Précision de placement

5 µm

Répétabilité

2 µm

Temps de changement outil

2,5 s

Poids total

4 600 kg
(10 141,26 lb)

Longueur hors tout

2 530 mm
(99,6 in)

Largeur hors tout

2 200 mm
(86,6 in)

Hauteur totale

2 500 mm
(98,4 in)

Description

L'utilisation de rails linéaires sur les centres d'usinage est courante depuis de nombreuses années, car ils permettent aux utilisateurs de profiter des améliorations de la commande numérique de mouvement et des performances des outils de coupe modernes, maximisant ainsi leur compétitivité. Aujourd'hui, grâce aux dernières avancées en matière de conception de la technologie des rails linéaires, XYZ Machine Tools estime qu'ils répondent à ses propres normes de performance rigoureuses, tout en offrant un avantage en termes de coûts, ce qui se traduit par l'arrivée de la gamme XYZ LR, qui comprend trois machines. La série de centres d'usinage verticaux sur rail linéaire XYZ présente le XYZ 1000 LR, qui possède des caractéristiques impressionnantes, notamment une course de 1000 mm sur l'axe X et de 500 mm sur les axes Y et Z. Il partage la même puissance de 13 kW et de 8,5 kW que le XYZ 1000 LR, ainsi que la même puissance de 13 kW et de 8,5 kW que le XYZ 1000 LR. Il partage avec les autres machines de la gamme la même broche BT 40 de 13 kW, 8 000 tr/min, ainsi que le carrousel d'outils standard à 20 positions. Elle peut également être équipée en option d'un changeur d'outils à bras à 24 stations. Le développement récent de la technologie des rails linéaires permet désormais à XYZ de livrer une machine de cette taille à un rapport prix/performance très compétitif. Des démonstrations des machines à rail linéaire de XYZ sont disponibles dans tous les showrooms XYZ. Equipement standard -Commande Siemens 828D. -Servos numériques optimisés. -Liquide de refroidissement. -Lampe de travail. -Bac à copeaux facile à nettoyer. -Protections Concertina en acier sur tous les axes. -Protection par revêtement en poudre. -Goujons de traction. -Port USB. -Emplacement pour carte Compact Flash. Équipement en option Convoyeur et bac à copeaux. Réglage d'outils et palpage Renishaw/Heidenhain.

---
