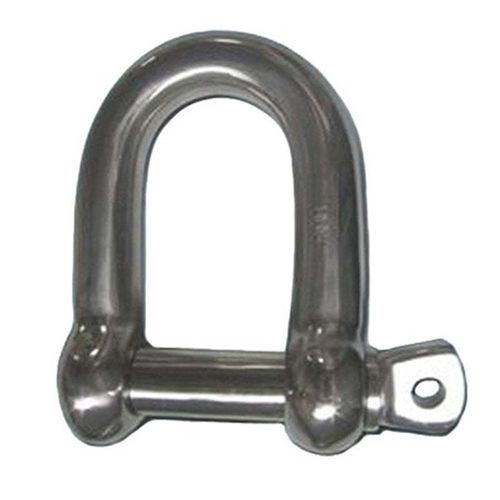

Manille de levage en D

Présentation
Manilles en D de type européen conçues pour les opérations de levage, d'amarrage et d'arrimage. Les manilles de type commercial présentent un axe et un corps fabriqués dans le même diamètre pour des performances homogènes. Fabriquées à partir de matières premières de qualité conformes aux normes internationales. Disponibles en dimensions standard et sur mesure.

Caractéristiques produit

• Forgée – trempée et revenue.
• Finitions : galvanisée, zinguée ou couleur brute.
• Limite d'utilisation (S.W.L.) indiquée de façon permanente sur chaque manille.

Paramètres
En-tête : Taille | D | d | a | c | b | S.W.L. | Poids pour 100 pcs (Kg)

• M5 — D : 5, d : 5, a : 10, c : 19, b : 11, S.W.L. : 80, Poids/100 pcs : 1,9 Kg
• M6 — D : 6, d : 6, a : 13, c : 25, b : 14, S.W.L. : 100, Poids/100 pcs : 3,4 Kg
• M8 — D : 8, d : 8, a : 16, c : 32, b : 18, S.W.L. : 200, Poids/100 pcs : 7 Kg
• M10 — D : 10, d : 10, a : 19, c : 38, b : 20, S.W.L. : 320, Poids/100 pcs : 13 Kg
• M11 — D : 11, d : 11, a : 22, c : 44, b : 23, S.W.L. : 400, Poids/100 pcs : 16,5 Kg
• M12 — D : 12, d : 12, a : 25, c : 51, b : 26, S.W.L. : 520, Poids/100 pcs : 24 Kg
• M16 — D : 16, d : 16, a : 32, c : 64, b : 33, S.W.L. : 800, Poids/100 pcs : 50 Kg
• M20 — D : 20, d : 20, a : 38, c : 76, b : 40, S.W.L. : 1100, Poids/100 pcs : 80 Kg
• M22 — D : 22, d : 22, a : 44, c : 89, b : 50, S.W.L. : 1500, Poids/100 pcs : 130 Kg
• M25 — D : 25, d : 25, a : 51, c : 100, b : 57, S.W.L. : 2100, Poids/100 pcs : 200 Kg
• M28 — D : 28, d : 28, a : 57, c : 115, b : 68, S.W.L. : 3000, Poids/100 pcs : 300 Kg
• M32 — D : 32, d : 32, a : 64, c : 127, b : 73, S.W.L. : 3500, Poids/100 pcs : 430 Kg
• M38 — D : 38, d : 38, a : 76, c : 152, b : 85, S.W.L. : 5000, Poids/100 pcs : 675 Kg
• M45 — D : 45, d : 45, a : 90, c : 180, b : 96, S.W.L. : 7000, Poids/100 pcs : 1 250 Kg
• M50 — D : 50, d : 50, a : 102, c : 200, b : 108, S.W.L. : 8000, Poids/100 pcs : 1 750 Kg

Normes
Fabriquées conformément aux normes internationales de qualité et de sécurité. Certificats et rapports d'essai disponibles sur demande.

Caractéristiques techniques

• Matériau et traitement : Forgée, trempée et revenue.
• Finitions disponibles : galvanisée, zinguée ou couleur brute.
• Marquage : Limite d'utilisation (S.W.L.) indiquée en permanence sur chaque manille.
• Gamme de tailles et dimensions clés (sélection) :
  • M5 — D 5, d 5, a 10, c 19, b 11, S.W.L. 80, Poids/100 pcs 1,9 Kg
  • M6 — D 6, d 6, a 13, c 25, b 14, S.W.L. 100, Poids/100 pcs 3,4 Kg
  • M8 — D 8, d 8, a 16, c 32, b 18, S.W.L. 200, Poids/100 pcs 7 Kg
  • M10 — D 10, d 10, a 19, c 38, b 20, S.W.L. 320, Poids/100 pcs 13 Kg
  • M11 — D 11, d 11, a 22, c 44, b 23, S.W.L. 400, Poids/100 pcs 16,5 Kg
  • M12 — D 12, d 12, a 25, c 51, b 26, S.W.L. 520, Poids/100 pcs 24 Kg
  • M16 — D 16, d 16, a 32, c 64, b 33, S.W.L. 800, Poids/100 pcs 50 Kg
  • M20 — D 20, d 20, a 38, c 76, b 40, S.W.L. 1100, Poids/100 pcs 80 Kg
  • M22 — D 22, d 22, a 44, c 89, b 50, S.W.L. 1500, Poids/100 pcs 130 Kg
  • M25 — D 25, d 25, a 51, c 100, b 57, S.W.L. 2100, Poids/100 pcs 200 Kg
  • M28 — D 28, d 28, a 57, c 115, b 68, S.W.L. 3000, Poids/100 pcs 300 Kg
  • M32 — D 32, d 32, a 64, c 127, b 73, S.W.L. 3500, Poids/100 pcs 430 Kg
  • M38 — D 38, d 38, a 76, c 152, b 85, S.W.L. 5000, Poids/100 pcs 675 Kg
  • M45 — D 45, d 45, a 90, c 180, b 96, S.W.L. 7000, Poids/100 pcs 1 250 Kg
  • M50 — D 50, d 50, a 102, c 200, b 108, S.W.L. 8000, Poids/100 pcs 1 750 Kg
