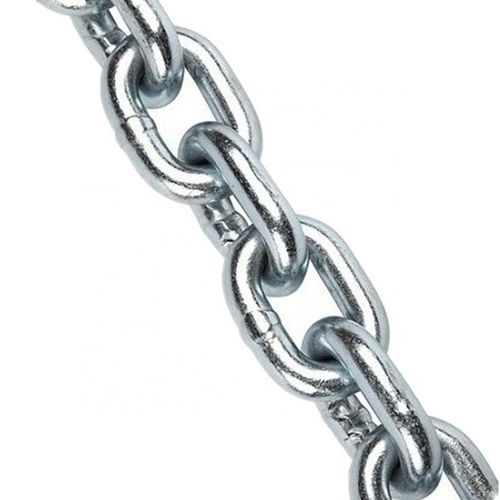

Chaîne d'ancre 43

de remorquageen acieren acier zingué

Description
Chaîne d'amarrage Grade 43 fournie en demi-bobines avec finition électrozinguée.

• Chaîne soudée électroniquement
• Finition : électrozinguée (couleur naturelle)
• Conforme ou supérieure aux normes NACM et ASTM (A391 & A413)
• Bon rapport résistance/masse
• NE PAS utiliser pour le levage en hauteur
• Ne jamais dépasser la charge de travail indiquée (WLL)
• Testée et certifiée

Introduction
La chaîne Grade 43 est une chaîne en acier haute résistance couramment utilisée pour l'amarrage, le remorquage et les applications de liaison. Elle présente une résistance à la traction et une charge de travail supérieures à la Proof Coil (Grade 30). Les chaînes binder sont généralement équipées d'un crochet grab à chape à chaque extrémité. La Grade 43 n'est pas approuvée pour le levage en hauteur ; utiliser uniquement dans les limites de WLL publiées.

Paramètres
Classe de la chaîne : Classification NACM (National Association of Chain Manufacturers) et ASTM (American Society for Testing and Materials) ; une classe supérieure indique un WLL plus élevé pour la même dimension de chaîne.
Charge de travail (WLL) : Capacité nominale — charge maximale en traction directe pour une longueur de chaîne non endommagée et droite.
Essai de charge (proof test) : Force minimale appliquée pendant la fabrication comme test d'intégrité ; ne pas l'utiliser comme critère de conception ou de service.
Force minimale de rupture : Charge minimale de rupture mesurée lors des essais de fabrication ; ce n'est pas une garantie de performance en service.
Levage en hauteur : Levage pouvant placer une charge de manière à ce qu'une chute puisse causer des blessures ou des dommages. Les chaînes Grade 43 NE SONT PAS approuvées pour le levage en hauteur.

Dimensions et données mécaniques (tableau)
Taille (mm) | D +/- (mm) | Longueur intérieure A (mm) | A +/- (mm) | Largeur extérieure B (mm) | B +/- (mm) | Charge de travail (kg) | Charge d'essai (N) | Charge de rupture (N) | Poids par m (kg)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normes
Nom : Grade 43 Chain Electro Galvanized Finish Half Drum
MOQ : 100 mètres
Emballage : Carton + palette acier

Caractéristiques / spécifications techniques

• Grade : Grade 43 (High Test / Binder chain)
• Finition : électrozinguée (couleur naturelle)
• Fabrication : soudée électroniquement ; testée et certifiée
• Conformité : Conforme ou supérieure aux normes NACM & ASTM (A391 & A413)
• Limite d'utilisation : Ne pas utiliser pour le levage en hauteur ; ne pas dépasser la WLL publiée
• Tailles disponibles : 3 mm à 32 mm (voir tableau dimensions & données mécaniques)
• Quantité minimale de commande : 100 mètres
• Emballage : carton + palette acier
