Chaîne d'ancre Grade 43

de remorquageen acieren acier zingué

Aperçu du produit

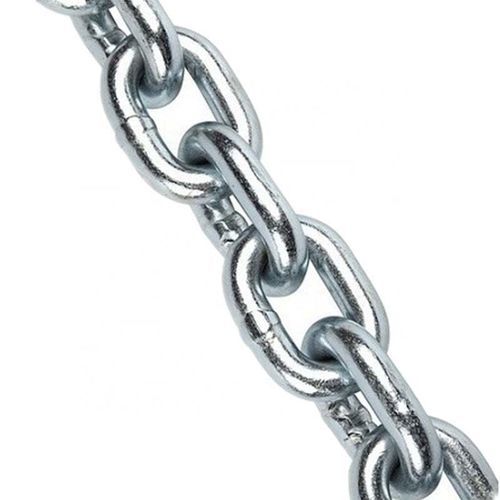

Chaîne d'amarrage Grade 43 finition électrozinguée en configuration demi-bobine. Chaîne soudée électriquement fournie avec crochets à dégagement (clevis grab hooks) sur les extrémités des chaînes binder. Conforme ou supérieure aux normes NACM et ASTM (A391 & A413). Testée et certifiée. INTERDICTION pour levage en suspension. NE JAMAIS dépasser la charge de travail nominale publiée (WLL).

Introduction
Le Grade 43 est une chaîne acier haute résistance offrant environ 50% de WLL en plus par rapport à la Proof Coil (Grade 30). Utilisée pour l'amarrage, le remorquage et les applications binder nécessitant un rapport résistance/poids élevé. Non approuvée pour le levage en suspension. Les chaînes binder sont généralement équipées de crochets à dégagement sur chaque extrémité pour des connexions rapides.

Paramètres / Définitions

• Grade de chaîne: Classification NACM et ASTM; un grade supérieur indique une WLL plus élevée pour une même section de chaîne.
• Working Load Limit (WLL): Charge de travail maximale recommandée en tension directe pour une longueur de chaîne droite et intacte.
• Proof Test: Essai appliqué en fabrication pour vérifier l'intégrité; non utilisé comme critère de conception.
• Minimum Breaking Force: Résultat d'acceptation indiquant la résistance minimale à la rupture; ne doit pas être utilisé pour le dimensionnement.
• Overhead Lifting: Toute opération de levage qui place une charge suspendue de manière à ce qu'une chute puisse provoquer des blessures ou des dommages; le Grade 43 n'est PAS approuvé pour cela.

Tableau des dimensions / données mécaniques
En-tête : Taille (mm) | D (mm +/-) | Longueur intérieure A (mm +/-) | Largeur extérieure B (mm +/-) | Charge de travail (N) | Charge d'essai (N) | Charge de rupture (N) | Poids par m (kg)
3 | D:26 (+/-0.5) | A:12 (+/-1.2) | B:55 (+/-0.6) | 1050 | 3200 | 3200 | 0.15
4 | D:32 (+/-0.5) | A:16 (+/-1.5) | B:100 (+/-0.8) | 2000 | 6000 | 6000 | 0.27
5 | D:35 (+/-0.5) | A:20 (+/-1.8) | B:160 (+/-1.0) | 3150 | 10000 | 10000 | 0.43
6 | D:42 (+/-0.5) | A:24 (+/-2.0) | B:224 (+/-1.2) | 4500 | 14000 | 14000 | 0.63
7 | D:49 (+/-0.5) | A:28 (+/-2.5) | B:300 (+/-1.4) | 6000 | 18000 | 18000 | 0.86
8 | D:52 (+/-0.5) | A:32 (+/-2.5) | B:400 (+/-1.6) | 8000 | 25000 | 25000 | 1.1
9 | D:59 (+/-0.5) | A:36 (+/-3.0) | B:530 (+/-1.8) | 10500 | 32000 | 32000 | 1.41
10 | D:65 (+/-1.0) | A:40 (+/-3.2) | B:630 (+/-2.0) | 12500 | 40000 | 40000 | 1.75
11 | D:72 (+/-1.0) | A:44 (+/-3.4) | B:790 (+/-2.0) | 15800 | 47500 | 47500 | 2.11
12 | D:78 (+/-1.0) | A:48 (+/-3.6) | B:940 (+/-2.3) | 18800 | 56500 | 56500 | 2.55
13 | D:82 (+/-1.0) | A:52 (+/-4.0) | B:1000 (+/-2.5) | 21200 | 63000 | 63000 | 2.95
16 | D:100 (+/-1.0) | A:64 (+/-5.0) | B:1600 (+/-3.2) | 33000 | 100000 | 100000 | 4.45
18 | D:113 (+/-1.0) | A:70 (+/-5.2) | B:2120 (+/-3.2) | 42300 | 127000 | 127000 | 5.65
19 | D:119 (+/-1.0) | A:72 (+/-5.6) | B:2370 (+/-3.4) | 47300 | 142000 | 142000 | 6.25
20 | D:120 (+/-1.0) | A:75 (+/-6.0) | B:2500 (+/-3.8) | 50000 | 160000 | 160000 | 7.00
22 | D:127 (+/-1.0) | A:82 (+/-6.0) | B:3170 (+/-4.0) | 63300 | 190000 | 190000 | 8.55
25 | D:140 (+/-1.0) | A:88 (+/-6.6) | B:4090 (+/-4.2) | 81700 | 245000 | 245000 | 10.9
28 | D:152 (+/-1.0) | A:96 (+/-7.0) | B:6000 (+/-4.7) | 120000 | 300000 | 300000 | 13.9
32 | D:171 (+/-1.0) | A:108 (+/-7.8) | B:8000 (+/-5.2) | 160000 | 400000 | 400000 | 18.2

Normes & Emballage

• Nom: Grade 43 Chain Electro Galvanized Finish Half Drum
• MOQ: 100 mètres
• Emballage: Carton + palette en acier

caractéristiques / spécifications techniques

• Type de produit: Chaîne binder / d'amarrage Grade 43, style demi-bobine
• Fabrication: Chaîne soudée électroniquement
• Finition: Électrozinguée, couleur naturelle
• Normes: Conforme ou supérieure à NACM et ASTM (A391 & A413)
• Certification: Testée à la preuve et certifiée
• Restrictions d'utilisation: Interdit pour levage en suspension; ne pas dépasser la WLL publiée
• Approvisionnement typique: Fourni avec crochet à dégagement (clevis grab hook) à chaque extrémité pour les chaînes binder
• MOQ et emballage: 100 mètres; carton + palette en acier
• Données mécaniques: Détail taille vs D / A / B, charge de travail, charge d'essai, charge de rupture et poids par mètre dans le tableau ci-dessus
