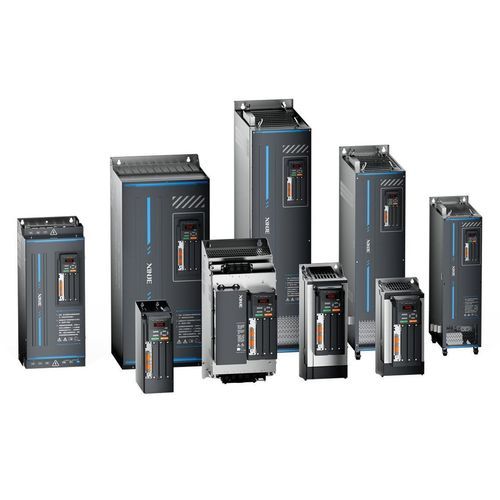

Variateur de fréquence avec encodeur VH6-45P5-B

régénératifà IGBTCANopen

Aperçu du produit
Mise en réseau haute vitesse prenant en charge les protocoles EtherCAT et CANopen. Options d'extension riches avec cartes d'extension optionnelles offrant des fonctions variées. Compatible avec plusieurs cartes PG pour un contrôle moteur amélioré. Équipé d'un module de freinage redresseur permettant un bus continu (DC common bus) pour le partage d'énergie régénérée. Conception de conduit d'air indépendante pour une dissipation thermique rapide et une meilleure résistance à la poussière. Panneau LCD disponible pour un débogage rapide, le stockage des paramètres, l'upload et le download.

Principales caractéristiques

• Fonctionnement haute vitesse : fréquence de sortie maximale jusqu'à 1000 Hz pour les hautes vitesses et un contrôle strict de la vitesse/du couple.
• Haute stabilité et précision : plage de contrôle de vitesse étendue avec fluctuations stabilisées à env. 0,2 % pour améliorer la précision des actions mécaniques.
• Adaptation aux charges d'impact : réponse de couple rapide aux variations de charge grâce au retour de courant moteur ; la vitesse et la position du rotor ajustent le courant de sortie et le couple pour supprimer les vibrations.
• Contrôle vectoriel de couple avancé : modules IGBT intégrés fournissant jusqu'à 180 % de couple au démarrage à 0,5 Hz. Supporte 150 % de surcharge pendant 1 minute toutes les 300 s et 180 % pendant 3 s.
• Efficacité énergétique et respect de l'environnement : les réacteurs DC améliorent le facteur de puissance et réduisent les harmoniques à la connexion d'alimentation ; le bus continu permet le partage d'énergie entre convertisseurs.
• Plage de puissance de freinage étendue : gamme de puissance d'unité de freinage standard élargie pour des armoires de contrôle plus compactes et économiques.
• Fonction PID : réglage manuel des gains proportionnel et intégral pour optimiser les cibles PID et la cohérence des retours, réduisant le temps de démarrage.
• Fonction de positionnement : positionnement haute précision via entrée d'impulsions et retour d'encodeur pour améliorer la précision, l'efficacité et la sécurité.
• Méthodes de communication multiples : RS485 isolé intégré supportant Modbus RTU ; possibilité d'extension externe pour EtherCAT et CANopen.
• Transfert de paramètres pratique : le mode de compatibilité permet d'écrire directement les paramètres des anciens modèles vers le nouveau modèle.
• Débogage rapide sur PC : compatible avec le convertisseur USB-série Xinje et le JC-EV-15 avec le logiciel « Xinje Frequency Converter Debugging Software » pour un débogage et une gestion de fichiers efficaces.
• Panneaux externes optionnels : affichage LED 7 segments 5 chiffres standard ; panneaux LCD et panneaux de contrôle de vitesse à bouton disponibles en option.
• Diagnostic à vie et maintenance : surveillance de la température interne et diagnostics d'état via le panneau opérateur et le logiciel pour détecter les défauts à l'avance et réduire les interruptions.

Fonctionnalités / extensions associées

• Prend en charge plusieurs cartes d'extension (EtherCAT, CANopen, encodeur, communication, E/S, etc.).
• Prend en charge le bus continu (DC common bus) avec module de freinage redresseur pour le partage d'énergie entre convertisseurs.
• Prise en charge de plusieurs cartes PG pour améliorer le contrôle moteur.

Caractéristiques techniques

• Série : VH6
• Fréquence de sortie maximale : 1000 Hz
• Fluctuation / stabilité de la vitesse : env. 0,2 %
• Couple de démarrage à basse vitesse (0,5 Hz) : jusqu'à 180 %
• Capacité de surcharge : 150 % pendant 1 minute toutes les 300 s ; 180 % pendant 3 s
• Communication : RS485 isolé intégré (Modbus RTU) ; support EtherCAT et CANopen via extension
• Freinage / récupération d'énergie : module de freinage redresseur et support du bus continu
• Refroidissement : conception de conduit d'air indépendante pour une dissipation thermique rapide
• Panneau opérateur : LED 7 segments 5 chiffres standard ; panneau LCD et panneau de contrôle de vitesse à bouton en option
• Fonctions : contrôle PID, positionnement (entrée d'impulsions + retour encodeur), diagnostics permanents et surveillance de la température interne, mode de compatibilité des paramètres
• Débogage utilisateur : compatible avec le convertisseur USB-série Xinje et le logiciel de débogage dédié (JC-EV-15)
