Source de courant DC DX series

programmable

La source de courant programmable (série DX) est une alimentation à courant continu stable à large spectre et à haute précision offrant une réponse rapide, un courant constant de haute précision et un fonctionnement stable à long terme pour les charges résistives, inductives et capacitives. Le courant de sortie d'une source de courant étant fixe, elle se comporte en série avec des éléments de circuit externes comme une source de courant idéale ; elle peut être convertie de manière équivalente à une source de tension dans les transformations de circuit standard. Caractéristiques principales Applications

• Magnétisme : bobines de Helmholtz ; bobines de Maxwell ; électro-aimants moyens ; solénoïdes de grande puissance.
• Électrique : systèmes de mesure en ohm vrai ; mesure de précision à faible résistance ; étalonnage de la gamme de courant des multimètres (0.1 niveau).
• Systèmes d'essai : Systèmes d'essai à effet Hall ; magnétomètre à échantillon vibrant (VSM) ; systèmes de mesure magnétique à couche mince ; systèmes de champ magnétique à bobine 3D ; champs magnétiques rotatifs.
• Détection de la ligne de production : Mesure de précision en ligne de la faible résistance ; détection de la température de fonctionnement des transformateurs ; contrôle et détection de précision des moteurs.
• Éclairage à semi-conducteurs : Tests de vieillissement des DEL de haute puissance ; tests de vieillissement des lampes DEL de haute tension.
• Systèmes de contrôle : Contrôle précis de la température ; contrôle électrochimique précis.

Caractéristiques / spécifications techniques

• Nom de la série : série DX.
• Performances générales : haute précision, faible ondulation et bruit, réponse rapide ; les valeurs typiques d'ondulation de bruit et de largeur de bande sont indiquées par modèle ci-dessous (largeur de bande 300 kHz là où c'est indiqué).
• DX-F2002 - Courant de sortie : ±105 mA ; Résolution de pas : 1 μA (1/105 000) ; Précision : ±(0,015% valeur réglée + 2 μA) ; Ondulation de bruit effective : 1,2 μA (BW 300 kHz) ; Plage de tension de sortie : 0-105 V ; Puissance de sortie maximale : 10 W ; Impédance de sortie >500 MΩ ; Coefficient de température (25±10°C) : ±2 ppm/°C (max).
• DX-F2005 - Courant de sortie : ±1200 mA ; Résolution de pas : 10 μA (1/120 000) ; Précision : ±(0,015% valeur réglée + 20 μA) ; Ondulation de bruit effective : 12 μA (BW 300 kHz) ; Plage de tension de sortie : 0-42 V ; Puissance de sortie maximale : 50 W ; Impédance de sortie >100 MΩ ; Coefficient de température : ±2 ppm/°C (max).
• DX-F2030 - Courant de sortie : ±10 A ; Résolution de pas : 0.1 mA (1/100 000) ; Précision : ±(0,1% valeur réglée + 2 mA) ; Ondulation de bruit effective : 0.7 mA (BW 300 kHz) ; Plage de tension de sortie : 0-100 V ; Puissance de sortie maximale : 1000 W ; Impédance de sortie >300 kΩ ; Coefficient de température : ±20 ppm/°C (max).

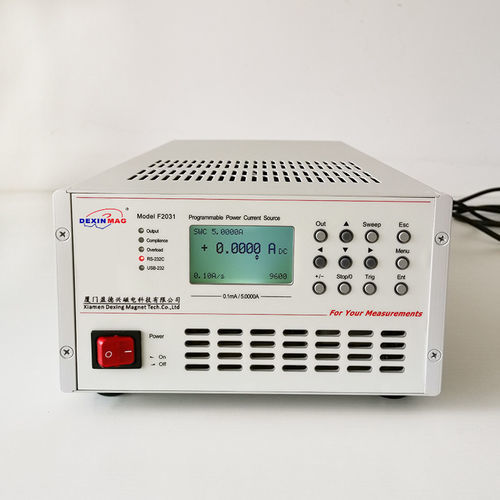

• DX-F2031 - Courant de sortie : ±5 A ; Résolution de pas : 0.05 mA (1/100 000) ; Précision : ±(0,1% valeur réglée + 1 mA) ; Ondulation de bruit effective : 0.2 mA (BW 300 kHz) ; Plage de tension de sortie : 0-60 V ; Puissance de sortie maximale : 300 W ; Impédance de sortie >2.5 MΩ ; Coefficient de température : ±5 ppm/°C (max).
• DX-F2036 - Courant de sortie : ±10 A ; Résolution de pas : 0.1 mA (1/100 000) ; Précision : ±(0,1% valeur réglée + 2 mA) ; Ondulation de bruit effective : 0.5 mA (BW 300 kHz) ; Plage de tension de sortie : 0-170 V ; Puissance de sortie maximale : 1700 W ; Impédance de sortie >300 kΩ ; Coefficient de température : ±20 ppm/°C (max).
• DX-F2070 (refroidissement par eau) - Courant de sortie : ±65 A ; Résolution de pas : 1 mA (1/65 000) ; Précision : ±(0,1% valeur réglée + 10 mA) ; Ondulation de bruit effective : 3.5 mA (BW 300 kHz) ; Plage de tension de sortie : 0-120 V ; Puissance de sortie maximale : 7800 W ; Impédance de sortie >500 kΩ ; Coefficient de température : ±20 ppm/°C (max).
• DX-F2071 (refroidissement par air forcé) - Courant de sortie : ±33 A ; Résolution de pas : 0.1 mA (1/330 000) ; Précision : ±(0,1% valeur réglée + 5 mA) ; Ondulation de bruit effective : 1,8 mA (BW 300 kHz) ; Plage de tension de sortie : 10 μA (1/250 000) ; Précision : ±(0,015% valeur réglée + 50 μA) ; Ondulation de bruit effective : 70 μA (BW 300 kHz) ; Plage de tension de sortie : 0-21 V ; Puissance de sortie maximale : 50 W ; Impédance de sortie >100 MΩ ; Coefficient de température : ±2 ppm/°C (max).
• DX-F2130 (true bipolar) - Courant de sortie : ±10 A ; Résolution de pas : 10 μA (1/1 000 000) ; Précision : ±(0,05% valeur réglée + 2 mA) ; Ondulation de bruit effective : 1 mA (BW 300 kHz) ; Plage de tension de sortie : 0-60 V ; Puissance de sortie maximale : 600 W ; Impédance de sortie >1 MΩ ; Coefficient de température : ±10 ppm/°C (max).
