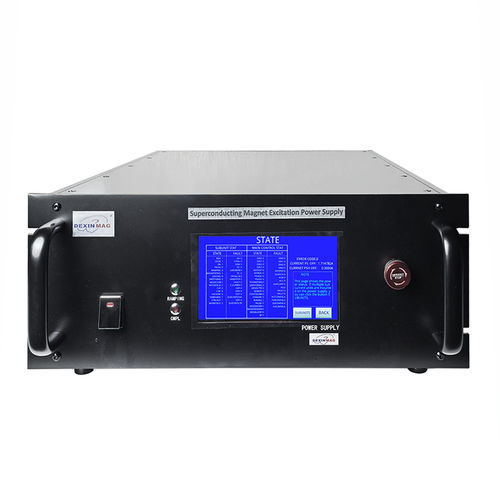

Alimentation électrique rack 19" DXNT120-8-5Q

AC/DCréguléeà courant constant

Présentation

La série DXNT d'alimentations pour aimants supraconducteurs de Dexinmag est une source de courant bipolaire entièrement numérique à haute stabilité, conçue pour les aimants supraconducteurs. Elle associe une régulation préliminaire à découpage à une régulation linéaire en sortie pour obtenir une bonne efficacité et un très faible bruit. La gamme est modulaire et couvre des courants de 100 A à 1000 A selon les modèles.

Caractéristiques principales

• Commutation automatique entre contrôle en courant constant et en tension constante, adaptée aux aimants à forte inductance.
• Détection de l'état du commutateur d'inversion de sortie ; lorsque le commutateur est connecté l'utilisateur peut définir un courant négatif et le contrôle interne gère la sortie bipolaire.
• Taux de charge/décharge et tension de palier réglables par segments pour définir des profils de courant par intervalle.
• Mode de sortie quatre-quadrants supportant courants et tensions positifs/négatifs pour charge et décharge contrôlées de l'aimant.
• Détection automatique du quench avec entrée pour signal de quench externe.
• Contrôle intégré de décharge en cas de quench : la résistance de décharge adaptée peut être automatiquement connectée pour évacuer l'énergie.
• Commande locale via écran tactile LCD 7 pouces haute résolution avec interface menus.
• Contrôle à distance via USB (Type B) et LAN (RJ45) ; RS-485 pour contrôle en parallèle de plusieurs alimentations.
• Possibilité de fonctionnement en parallèle pour augmenter le courant total ; chaque unité est adressable sur le bus.
• Protections complètes surveillant le réseau, le refroidissement et l'état du système ; affichage des défauts et bouton d'arrêt d'urgence avec connexion automatique du circuit d'évacuation d'énergie.

Paramètres techniques (résumé du tableau)

• Modèles DXNT disponibles : DXNT 120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q.
• Alimentation : monophasé (220±10% VAC) pour les petits modèles ; triphasé cinq fils (380±10% VAC) pour les grands modèles.
• Puissance d'entrée (par modèle) : 1500 VA (120), 3000 VA (240), 4500 VA (360), 7500 VA (500), 15000 VA (1000).
• Type de sortie : courant constant bipolaire, quatre-quadrants.
• Mode de réglage : commande de réglage linéaire numérique.
• Plage de courant (par modèle) : ±120 A (120), ±240 A (240), ±360 A (360), ±500 A (500), ±1000 A (1000).
• Tension de sortie : +8 / -5 V (constante selon les modèles).
• Inductance de charge : 0–100 H.
• Stabilité : ±15 ppm/h (après 30 min de chauffe).
• Bruit (RMS) : 2 mA (120), 4 mA (240), 6 mA (360), 8 mA (500), 15 mA (1000).
• Résolution de réglage : 20 bits.
• Précision de sortie (par modèle) : 0,02% ± 3 mA (120), 0,02% ± 5 mA (240), 0,02% ± 8 mA (360), 0,01% ± 5 mA (500), 0,01% ± 10 mA (1000).
• Vitesse de variation (rampe) : 0,0007–120 A/s (120), 0,0014–240 A/s (240), 0,0021–360 A/s (360), 0,003–500 A/s (500), 0,006–1000 A/s (1000).
• Résolution réglage tension de clamp : 0,1 V ; précision clamp : 0,5 ± 0,1 V.
• Affichage – résolution courant : 24 bits ; précision courant (affichage) : variable selon modèle (de 0,05%±5 mA à 0,02%±10 mA).
• Résolution tension (affichage) : 24 bits ; précision tension : 0,2% ± 100 mV.
• Taux de mise à jour / lecture-écriture : affichage 1 fois/s ; lecture/écriture ordinateur 5 fois/s.
• Interfaces : USB (Type B) et LAN (RJ45) ; RS-485 pour contrôle parallèle.
• Interrupteur de chauffage supraconducteur (option) : courant 10–1200 mA (DAC 12 bits), tension 3–20 V, précision 2% ± 3 mA, connexion via prise aviation XS16J4A.
• Température de fonctionnement : 0–40 °C.
• Refroidissement : refroidissement par air forcé (vitesse ventilateur régulée) ; option refroidissement eau 3 L/min.
• Connexion électrique : câbles d'alimentation standard selon modèle (10 A, 16 A, 25 A, >4 mm², >10 mm²) ; diamètres recommandés pour sortie augmentant avec le modèle (>25 mm² à >300 mm²).
• Dimensions (L×H×P) exemples : 482.6 × 177 × 530 mm ; 482.6 × 444.5 × 53 mm ; 482.6 × 666 × 530 mm ; 482.6 × 533 × 530 mm ; 482.6 × 1066 × 530 mm.
• Poids (par modèle) : env. 30 kg (le plus petit) jusqu'à 300 kg (le plus grand).

Caractéristiques / spécifications techniques

• Marque : Dexinmag
• Modèle principal présenté : DXNT120-8-5Q
• Série : DXNT (120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q)
• Sortie : courant constant bipolaire, quatre-quadrants ; réglage linéaire numérique.
• Plage nominale de tension de sortie : +8 / -5 V ; inductance de charge jusqu'à 100 H.
• Interfaces : USB (Type B), LAN (RJ45), RS-485 pour contrôle parallèle.
• Commande/affichage : écran tactile 7 pouces ; réglage 20 bits, affichage 24 bits.
• Protection et gestion du quench : détection de quench, circuit de décharge automatique avec résistance adaptée, arrêt d'urgence.
• Refroidissement : air forcé avec option eau (3 L/min).
