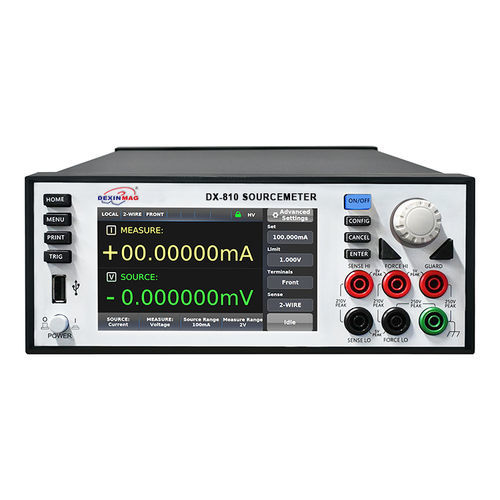

Unité de source et de mesure Ethernet DX-810

à sortie numériqueUSBGPIB

Une unité de mesure à la source (SMU) de haute précision conçue pour une large gamme d'applications, notamment les dispositifs semi-conducteurs modernes, les nanodispositifs, les matériaux pour batteries, les semi-conducteurs organiques et les capteurs de précision. Il offre un faible bruit, une haute précision et une grande exactitude avec un écran tactile capacitif intuitif et des interfaces numériques compatibles SCPI pour les tests automatisés. Caractéristiques:

• Précision de mesure de base : 0,012%
• Gammes de courant (I) : 10 nA - 1 A
• Tension (V) : 20 mV - 200 V
• Bruit large bande : 3 mVrms (typique)
• Résolution (I/V) : 4 fA / 8 nV
• Interfaces : GPIB, USB, Ethernet (également hôte USB 2.0 et E/S numérique)
• Compatible avec KEITHLEY 2450 (compatibilité de commande)

Spécifications de courant

• 10 nA - Résolution de la source : 200 fA ; Précision de la source (23° ± 5℃, 1 an) : 0.100% + 100 pA ; Résolution de la mesure : 4 fA ; Charge de tension : <100 μV ; Précision de mesure : 0,100% + 100 pA
• 100 nA - Résolution de la source : 2 pA ; Précision de la source (23° ± 5℃, 1 an) : 0.100% + 100 pA ; Résolution de la mesure : 4 fA ; Charge de tension : <100 μV ; Précision de mesure : 0,100% + 100 pA
• 1 μA - Résolution de la source : 20 pA ; Précision de la source : 0,025% + 200 pA ; Résolution de mesure : 40 fA ; charge de tension : <100 μV ; précision de mesure : 0,022% + 200 pA
• 10 μA - Résolution de la source : 200 pA ; précision de la source : 0,025% + 1 nA ; résolution de mesure : 400 fA ; Charge de tension : <100 μV ; Précision de mesure : 0,022% + 500 pA
• 100 μA - Résolution de la source : 2 nA ; Précision de la source : 0,025% + 10 nA ; Résolution de mesure : 4 pA ; charge de tension : <100 μV ; précision de mesure : 0,022% + 5 nA
• 1 mA - Résolution de la source : 20 nA ; précision de la source : 0,020% + 100 nA ; résolution de mesure : 40 pA ; charge de tension : <100 μV ; précision de mesure : 0,020% + 50 nA
• 10 mA - Résolution de la source : 200 nA ; précision de la source : 0,025% + 1 μA ; résolution de mesure : 400 pA ; charge de tension : <100 μV ; précision de mesure : 0,025% + 500 nA
• 100 mA - Résolution de la source : 2 μA ; précision de la source : 0,025% + 10 μA ; résolution de mesure : 4 nA ; Charge de tension : <100 μV ; Précision de mesure : 0,025% + 5 μA
• 1 A - Résolution de la source : 20 μA ; Précision de la source : 0,045% + 900 μA ; Résolution de mesure : 400 nA ; Charge de tension : <100 μV ; Précision de mesure : 0.040% + 400 μA

Spécifications de tension

• 20 mV - Résolution : 400 nV ; Précision (23° ± 5℃, 1 an) : 0.025% + 100 μV ; Résolution de mesure : 8 nV ; Résistance d'entrée : >10 GΩ ; Précision de mesure : 0,020% + 100 μV
• 200 mV - Résolution : 4 μV ; Précision : 0,020% + 150 μV ; Résolution de la mesure : 80 nV ; Résistance d'entrée : >10 GΩ ; Précision de la mesure : 0,012% + 150 μV
• 2 V - Résolution : 40 μV ; Précision : 0,015% + 150 μV ; Résolution de mesure : 80 nV ; Résistance d'entrée : >10 GΩ ; Précision de mesure : 0,012% + 150 μV
• 20 V - Résolution : 0,012% + 150 μV
• 20 V - Résolution : 0,012% + 150 μV
• 20 V - Résolution : 400 μV ; Précision : 0,020% + 2,2 mV ; Résolution de mesure : 800 nV ; Résistance d'entrée : >10 GΩ ; Précision de mesure : 0,018% + 1,5 mV
• 200 V - Résolution : 4 mV ; Précision : 0,020% + 24 mV ; Résolution de la mesure : 8 μV ; Résistance d'entrée : >10 GΩ ; Précision de la mesure : 0,018% + 18 mV

Sortie quadrant L'instrument prend en charge les modes source/charge de tension et de courant à quatre quadrants, ce qui permet de l'utiliser comme source de précision, compteur ou charge électronique. Il peut fonctionner en mode de charge capacitive prenant en charge des charges capacitives jusqu'à 50 μF, ce qui est utile pour les tests de charge-décharge de batteries/supercondensateurs. Interface utilisateur et E/S

• Écran tactile capacitif haute résolution de 5 pouces avec boutons et molette intégrés pour un contrôle intuitif, le balayage, l'affichage des courbes, l'analyse des données et le contrôle du déclenchement
• Jacks banane sur le panneau avant pour des connexions pratiques ; connecteur triax sur le panneau arrière (garde) pour des mesures à faible bruit et à faible fuite
• Communication numérique : USB série, GPIB, Gigabit Ethernet, USB 2.0 hôte, E/S numérique ; compatible SCPI

Caractéristiques / spécifications techniques:

• Puissance de sortie maximale : 20 W (source ou charge à quatre quadrants)
• Pas de tension : 20 mV - 200 V en 5 pas
• Pas de courant : 10 nA - 1 A en 9 étapes
• Précision de la protection contre les surtensions : 5%
• Alimentation : 100 Vca - 240 Vca RMS
• Temps de stabilisation de la sortie : 500 μs (engrenage 20 V, limite de courant 100 mA)
• Vitesse de balayage de la tension de sortie : 0.25 V/μs (pas de 200 V)
• Bruit de source de tension : 2 mVrms typique (10 Hz - 20 MHz)
• Taux d'échantillonnage : jusqu'à 38,4 kS/s
• Capacité de stockage des données : cache maximal 100000 × 100 points d'échantillonnage
• Dimensions globales (mm) : 222 (L) × 426 (P) × 88 (H)
