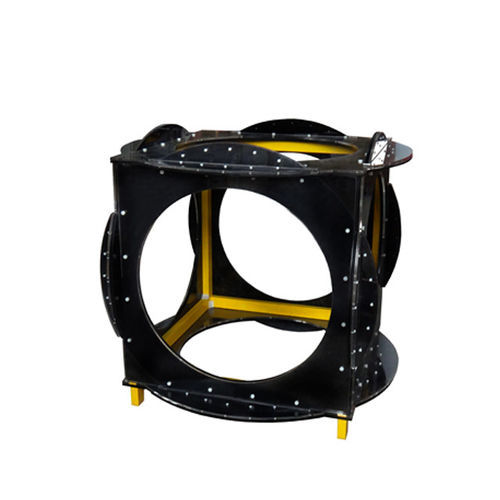

Bobine magnétique Open Space 3D H&M Composite Coil 3DXHC50-01de couranthaute puissancede puissance
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- magnétique
- Spécification électrique
- de courant, haute puissance, de puissance
- Construction
- carrée
- Applications
- pour laboratoire, pour la mesure, pour applications industrielles, pour l'électronique
- Autres caractéristiques
- en fil de cuivre, à 3 axes, en fil de cuivre rond émaillé
- Courant primaire
Min: 15 A
Max: 90 A
Description
Présentation
Caractéristiques
Applications
Cas 1 — Module électromagnétique à champ de gradient élevé
Cas 2 — Open Space 3D H&M Composite Coil 3DXHC50-01
Caractéristiques / spécifications techniques
- Les bobines de gradient de champ magnétique génèrent des champs magnétiques variant linéairement dans l'espace et peuvent être conçues selon plusieurs géométries (par exemple les bobines de Maxwell) afin d'obtenir une très bonne linéarité du champ et une efficacité énergétique élevée. Elles peuvent être réalisées en paires de bobines coaxiales, en assemblages multi-électroaimants ou en configurations pôle de gradient / pôle magnétique pour produire des champs de gradient unidimensionnels, bidimensionnels ou tridimensionnels.
Caractéristiques
- Génération de champs magnétiques variant linéairement dans l'espace.
- Amplitude du gradient réglable en modifiant le courant.
- Position spatiale du gradient ajustable via la distribution des courants.
- Adaptées à la traction de particules magnétiques et au positionnement précis.
- Conviennent aux équipements d'imagerie et de mesure basés sur le magnétisme.
Applications
- Expériences physiques
- Imagerie magnétique
- Contrôle industriel
- Calibration de capteurs
- Systèmes de transmission magnétique
Cas 1 — Module électromagnétique à champ de gradient élevé
- Bobine d'excitation : 0.1*200 Litz wire, 150 spires, 3 couches
- Bobine réceptrice : fil émaillé 0.2 mm, 270 spires
- Bobine de focalisation 1 : intensité champ magnétique : 45mT@16A
- Bobine de focalisation 2 : intensité champ magnétique : 22mT@16A
- Aimant permanent de gradient : gradient central supérieur à 2T/m
- Bobine de réception de compensation externe : bobinage identique à la bobine réceptrice
- Bobine d'excitation de compensation externe : bobinage identique à la bobine d'excitation
- Table en alliage d'aluminium non magnétique : plateforme chimique et physique, mobile, deux couches, 600×550×580 mm (largeur×profondeur×hauteur)
Cas 2 — Open Space 3D H&M Composite Coil 3DXHC50-01
- Bobinage du champ magnétique uniforme :
- Résistance (axe X) : 7.5Ω
- Résistance (axe Y) : 11Ω
- Résistance (axe Z) : 11Ω
- Courant (X,Y,Z) : 15A
- Puissance (axe X) : 2250W
- Puissance (axe Y) : 3000W
- Puissance (axe Z) : 3000W
- Bobinage du champ magnétique de gradient :
- Résistance (X) : 0.96Ω
- Résistance (Y) : 1.4Ω
- Résistance (Z) : 1.4Ω
- Courant (X) : 90A
- Courant (Y,Z) : 60A
- Puissance (X) : 10000W
- Puissance (Y,Z) : 6500W
- Intensité du champ magnétique uniforme : 7.5mT
- Intensité du champ magnétique de gradient : 0.12T/m
- Dimensions enveloppe : 1000×1000×1000 mm
- Ouverture : 600×600 mm
- Masse totale : 1100Kg
Caractéristiques / spécifications techniques
- Type de produit : bobines de gradient de champ magnétique (ex. configurations de bobines de Maxwell et arrangements multi-électromagnétiques à gradient radial)
- Usages typiques : génération de champs de gradient 1D/2D/3D ; imagerie ; focalisation et réglage de particules
- Réglages : amplitude et position du gradient ajustables par le courant et la distribution de courant
- Modèle exemple : Open Space 3D H&M Composite Coil 3DXHC50-01
- Performances exemple (Cas 1) : bobines de focalisation jusqu'à 45mT@16A et gradient central >2T/m
- Performances exemple (Cas 2) : champ uniforme 7.5mT ; gradient 0.12T/m ; enveloppe 1000×1000×1000 mm ; ouverture 600×600 mm ; masse totale ~1100Kg
