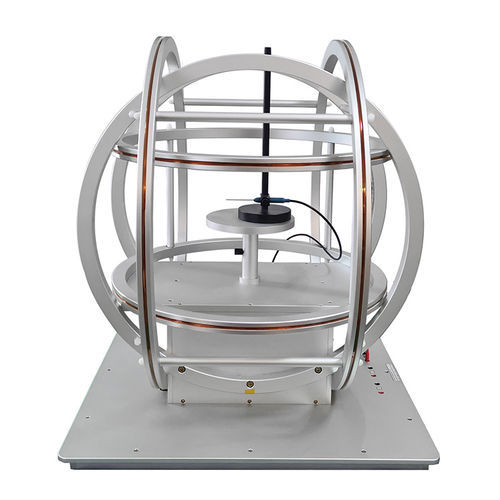

Générateur de champ magnétique DXHC series

de champ électromagnétiquede champsprogrammable

La bobine de Helmholtz est un dispositif composé de deux (ou plus) bobines appariées disposées sur un axe commun pour produire un champ magnétique très uniforme dans la région centrale. Dexinmag propose des configurations de bobines de Helmholtz unidimensionnelles, bidimensionnelles et tridimensionnelles, disponibles en tant que générateurs de champ CA ou CC et dans des tailles et des performances personnalisées. Applications :

• Générer un champ magnétique standard pour les essais en laboratoire et dans l'industrie.
• Décaler et compenser le champ magnétique terrestre pour les expériences et les capteurs.
• Simulation de l'environnement géomagnétique et expériences de simulation d'interférences électromagnétiques.
• Étalonnage des sondes de Hall et de divers magnétomètres.
• Recherche sur les champs biomagnétiques et les propriétés magnétiques de la matière (magnétisation, hystérésis, mesure de flux).
• Contrôle et étude de microswimmers, de nanoparticules magnétiques et de nanorobots sous champs magnétiques contrôlés.
• Robines de confinement magnétique pour la physique des plasmas et les expériences liées à la fusion (grandes conceptions de bobines personnalisées disponibles).
• Fabrication et test de capteurs magnétiques de haute précision.

Principe de fonctionnement : Lorsque deux bobines circulaires identiques sont alimentées en courant dans la même direction et sont séparées par une distance spécifiée, leurs champs se superposent pour former un champ magnétique presque uniforme près du plan médian. En inversant les courants, la superposition peut être utilisée pour générer une région de champ proche de zéro (anti-Helmholtz). Dexinmag se réfère à la relation empirique B ≈ 0,9-μ0-I/R (pour deux bobines de rayon R séparées par 2R) comme ligne directrice de conception. Types de produits / configurations (haut niveau) :

• Bobine de Helmholtz 1D (unidirectionnelle) - bobine à axe unique pour les champs uniformes CA/CC.
• Bobine de Helmholtz 2D - paire(s) orthogonale(s) fournissant des champs uniformes planaires.
• Bobine de Helmholtz 3D / 3 axes - trois paires de bobines mutuellement orthogonales pour un contrôle complet du champ 3D (y compris les champs rotatifs et de gradient).
• Bobine de Helmholtz 3D à diamètre égal - trois bobines de même diamètre et de même nombre de tours pour un volume uniforme compact.
• Bobine de Helmholtz carrée - grandes régions uniformes avec des cadres carrés pour les échantillons de grande taille (longueurs de côté allant jusqu'à des mètres).
• Bobine de Helmholtz combinée à haute uniformité (style Barker) - conceptions de bobines compensées pour étendre et améliorer la région homogène.
• Bobines de champ magnétique de gradient, bobines sans moment magnétique et bobines de Helmholtz à fréquence industrielle (CA) (intensité de champ / uniformité personnalisables).

Paramètres représentatifs / exemples (extrait du tableau Dexinmag) :

• DXHC30-50 - rayon 300 mm ; champ central ≈ 50 Gs ; uniformité ~5% ; diamètre de la sphère homogène ~200 mm ; puissance typique ~420 W ; poids 1D ≈ 55 kg.
• DXHC30-10 - rayon 300 mm ; champ central ≈ 10 Gs ; uniformité ~0,5% ; diamètre de la sphère homogène ~100 mm ; puissance typique ~90-120 W ; poids 1D ≈ 12 kg.
• DXHC30-2 - rayon 300 mm ; champ central ≈ 2 Gs ; uniformité ~0,05-0,01% ; diamètre de la sphère homogène ~60-40 mm ; puissance typique ~18-32 W ; poids 1D ≈ 3.5 kg.
• DXHC25-1000 - rayon 250 mm ; champ central ≈ 1000 Gs ; uniformité ~5% ; diamètre de la sphère homogène ~160 mm ; puissance typique ~5000 W ; poids 1D ≈ 500 kg.
• DXHC25-500 - rayon 250 mm ; champ central ≈ 500 Gs ; uniformité ~0,5% ; diamètre de sphère homogène ~100 mm ; puissance typique ~2500 W ; poids 1D ≈ 250 kg.
• DXHC20-500 / DXHC20-300 / DXHC20-100 - exemples avec rayon 200 mm offrant des champs centraux 500/300/100 Gs respectivement (échelle d'uniformité et de puissance par modèle).
• Modèles plus petits (séries DXHC15, DXHC10, DXHC7) - rayons de 150-70 mm avec des champs centraux de quelques Gs à des centaines de Gs selon le modèle ; convient aux installations compactes et aux expériences sur table.

Caractéristiques principales et notes de conception :

• Disponible en version AC et DC ; peut produire des champs forts uniformes, des gradients et des champs magnétiques rotatifs (les systèmes Dexinmag prennent en charge le contrôle en boucle fermée dans des plages sélectionnées, par exemple, 0-20 Hz et 0-200 Gs pour certains systèmes 3D).
• Les cadres et les supports sont non magnétiques lorsque cela est nécessaire ; le rayon de la bobine est recommandé à au moins ~2,5× le plus grand spécimen pour s'assurer que le spécimen s'insère dans la région homogène.
• Connecteurs standard : Amphenol / prises aviation, poteaux de liaison, prises banane, etc. ; les bobines multi-axes ont des connecteurs/canaux d'entraînement séparés (par exemple, les unités à 3 axes ont généralement trois connecteurs et des alimentations indépendantes).
• Des conceptions personnalisées et des installations/essais sur site sont disponibles ; Dexinmag produit une large gamme de modèles standard (DXHCxx-yy) et d'assemblages personnalisés pour des applications spéciales.

Caractéristiques / spécifications techniques :

• Fabricant / marque : Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.).
• Dénomination / série : Série DXHC (plusieurs modèles DXHC, par exemple, DXHC30-50, DXHC25-1000, DXHC20-500, DXHC15-50, DXHC10-200, DXHC7-100).
• Fonction : générer des champs magnétiques uniformes (CA/CC), des champs de gradient et des champs rotatifs ; étalonner des magnétomètres ; simuler des environnements géomagnétiques et EMI ; entraîner des microswimmers/particules magnétiques.
• Taille du champ central disponible : de quelques Gs à plus de 1000 Gs selon le modèle (voir les exemples dans le tableau des modèles).
• Rayons de bobine typiques : généralement de 70 mm à 300 mm (et des tailles plus grandes sur mesure pour les projets d'installation ou d'échantillons de grande taille).
• Uniformité : dépend du modèle (les exemples vont de niveaux inférieurs à plusieurs pour cent en fonction de la conception et de la compensation de l'homogénéité).
• Puissance : de quelques watts (petits modèles) à plusieurs kilowatts (grands modèles / modèles à haut champ) - dépend du modèle.
• Poids : en fonction du modèle (les exemples vont de quelques kg pour les petites bobines à plusieurs centaines de kg pour les grandes unités à champ élevé).
• Options : un axe, deux axes, trois axes, 3D à diamètre égal, cadres carrés, bobines combinées à haute uniformité (Barker), bobines à gradient, configurations de bobines sans moment magnétique.
