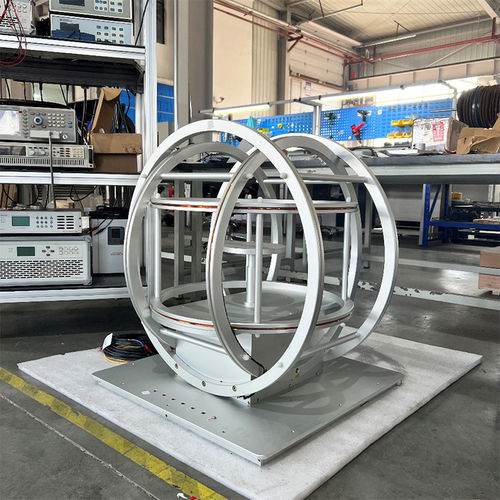

Bobine de Helmholtz à 3 axes DXHC series

magnétiqueAC/DCcirculaire

Caractéristiques
La bobine de Helmholtz 3 axes (série DXHC) génère des champs magnétiques orthogonaux X, Y et Z avec composants DC et AC contrôlables. Elle convient pour l'annulation et la compensation du champ terrestre, la simulation d'environnement géomagnétique, l'évaluation des effets de blindage magnétique, les essais de simulation EMI, l'étalonnage de sondes Hall et magnétomètres, la recherche sur les champs magnétiques biologiques et l'étude des propriétés magnétiques des matériaux.

Paramètres techniques

• Famille de modèles : série DXHC (plusieurs variantes de rayon et d'intensité).
• Exemples de rayons : modèles d'environ 70 mm à 300 mm (DXHC7–DXHC30).
• Champ central : environ 2 Gs à 1000 Gs selon le modèle.
• Plage d'uniformité : de 5 % à 0,01 % selon le modèle.
• Diamètre de la sphère homogène : exemples de Φ10 mm à Φ200 mm selon le modèle.
• Puissance par axe : environ 5 W à 5000 W selon le modèle.
• Poids : poids unidimensionnels et tridimensionnels variables selon le modèle (voir données modèles).

Cas typiques
3DXHC10-100

• Axes magnétiques X, Y et Z orthogonaux.
• Champ maximal par axe : 100 Gs.
• Diamètre moyen minimal : 200 mm.
• Zone uniforme : Φ25 mm.
• Uniformité : 0,1 %.
• Alimentation : 300–800 W.

3DXHC15-30

• Axes magnétiques X, Y et Z orthogonaux.
• Champ maximal par axe : 30 Gs.
• Diamètre moyen minimal : 300 mm.
• Zone uniforme : Φ40 mm.
• Uniformité : 0,1 %.
• Alimentation : 120 W par axe.

3DXHC20-10

• Axes magnétiques X, Y et Z orthogonaux.
• Champ maximal par axe : 10 Gs.
• Diamètre moyen minimal : 400 mm.
• Zone uniforme : Φ100 mm.
• Uniformité : 1 %.
• Alimentation : 300–800 W.

3DXHC21-25

• Champ central par axe : 25 Gs.
• Diamètre minimal : 420 mm ; diamètre maximal : 650 mm.
• Zone uniforme : Φ60×60 mm.
• Uniformité : 1×10⁻3.
• Puissance maximale : 300 W.

Notes supplémentaires et schéma
La documentation produit comprend un schéma du système de commande du champ magnétique et des exemples de bobines cylindriques de blindage 3D utilisées pour obtenir des champs faibles à l'intérieur des tubes de blindage. La bobine de blindage tridimensionnelle se compose de quatre bobines axiales et de deux groupes de bobines en selle (radiales) et peut être complétée par des bobines de combinaison de gradient d'ordre un et deux pour un façonnage du champ amélioré.

Caractéristiques techniques

• Axes : génération de champ magnétique 3 axes (X, Y, Z) orthogonaux.
• Applications : annulation/compensation du champ terrestre, simulation géomagnétique, essais de blindage magnétique, simulation EMI, étalonnage de sondes Hall et magnétomètres, recherche sur champs biologiques, étude des propriétés magnétiques des matériaux.
• Champs centraux disponibles : ~2 Gs à 1000 Gs selon le modèle.
• Uniformité : typiquement de 5 % à 0,01 % selon le modèle et la taille.
• Diamètres de sphère homogène : exemples de Φ10 mm à Φ200 mm.
• Puissance par axe et poids : variables selon le modèle ; se référer aux données modèles pour les valeurs exactes.
