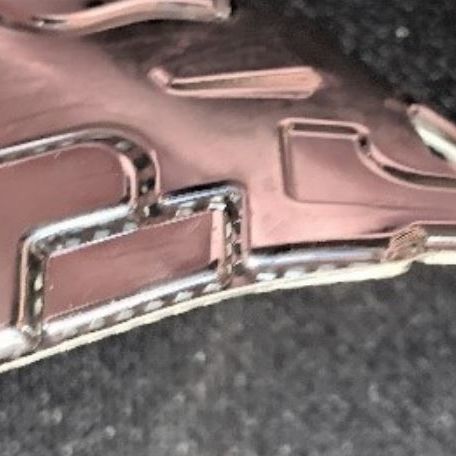

Blindage EMI

monté sur cartecageboîte

Les boîtes de blindage pour circuits imprimés, également connues sous le nom de blindages au niveau de la carte ou de blindages EMI pour circuits imprimés, sont utilisées pour isoler les circuits en créant une cage de Faraday directement sur la carte qui entoure le circuit à blinder. Il existe de nombreux types de blindages au niveau de la carte, mais on peut les classer en deux grandes catégories : les blindages EMI monoblocs et les blindages EMI en deux parties. Le terme "blindage de circuit imprimé" fait généralement référence à un blindage d'une seule pièce soudé directement au circuit imprimé. Le blindage monobloc typique au niveau de la carte consiste en une boîte métallique estampée (généralement un rectangle) qui est soudée directement aux plots de mise à la terre ou à travers des vias de mise à la terre sur la carte de circuit imprimé. Le nombre de points de soudure entre le blindage et le plan de masse du circuit imprimé est très variable. Par exemple, dans le cas le plus extrême, le blindage peut être soudé en continu sur tout le périmètre de la boîte à l'endroit où il s'accouple à la carte. Il s'agit essentiellement d'une cage de Faraday complète qui offre un niveau d'efficacité de blindage parmi les plus élevés. D'autres méthodes consistent à souder des pastilles tous les 2 à 4 mm autour du périmètre et à souder des broches sur la face arrière de la carte, ces broches dépassant des vias ou des trous de passage. Les avantages des blindages monoblocs au niveau de la carte sont qu'ils peuvent fournir un niveau élevé d'efficacité de blindage et qu'ils peuvent figurer parmi les solutions les moins coûteuses. Défauts typiques des boîtes de blindage pour circuits imprimés en une seule pièce Les inconvénients peuvent être nombreux. Si la boîte de blindage est installée pendant le processus de refusion, vous perdez la possibilité d'inspecter et/ou de retravailler la carte après la refusion.
