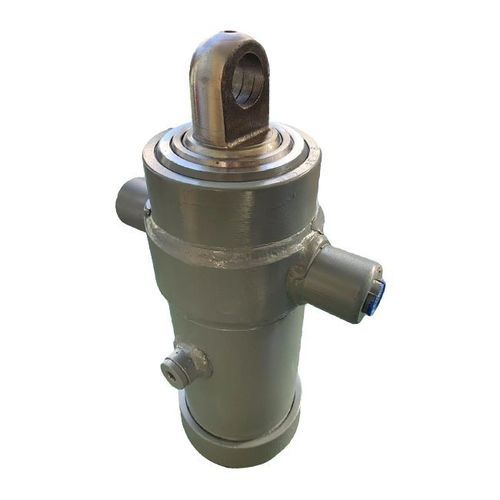

Vérin hydraulique

à tigedouble effeten acier

Présentation du produit
Le cylindre à plongeur double effet délivre une force linéaire bidirectionnelle contrôlée pour des opérations de poussée et traction lourdes. Conçu pour des cycles fréquents sous fortes charges, il intègre des tubes sans soudure rectifiés, des tiges trempées et chromées dur pour la résistance à l'usure et la longévité.

Modèle et marque

• Modèle : Plunger Type
• Marque : EAST AI

Avantages clés

• Force bidirectionnelle : Alimente en extension et rétraction pour des tâches push/pull efficaces.
• Construction durable : Aciers haute qualité et rectification de précision pour une intégrité structurelle et faible frottement.
• Grande capacité de charge : Adapté aux charges verticales et horizontales lourdes.
• Fonctionnement fluide : Finition interne fine améliorant l'étanchéité et réduisant l'usure.
• Entretien réduit : Conception simple et robuste limitant les pannes et les temps d'arrêt.
• Résistance à la corrosion : Chromage dur protégeant la tige contre l'abrasion et la rouille.
• Personnalisable : Différents diamètres, courses et options de montage pour des installations sur mesure.
• Efficacité énergétique : Jeu interne optimisé pour minimiser les pertes hydrauliques.

Processus de production

• Sélection des matières premières : Aciers ST52, CK45, 42CrMo ou 20MnV6 utilisés.
• Rectification des tubes : Tubes sans soudure rectifiés à Ra ≤ 0,2 μm pour une étanchéité supérieure.
• Usinage des tiges : Usinage, trempe par induction et chromage dur des tiges.
• Usinage de précision : CNC pour garantir dimensions et tolérances précises.
• Assemblage : Bouchons, joints et tiges assemblés pour assurer l'intégrité structurelle.
• Montage des joints : Joints premium (Parker, Hallite, NOK) installés pour éviter les fuites.
• Essai de pression : Chaque cylindre testé à 1,5× la pression de service nominale.
• Traitement de surface : Peinture, phosphatation ou thermolaquage pour la protection contre la corrosion.
• Inspection finale : Contrôles dimensionnels, tests de dureté et vérification de la finition.

Applications

• Machines de chantier : pelles, chargeuses, machines à béton, plateformes de levage.
• Manutention : treuils, élévateurs, systèmes de levage hydrauliques.
• Presse hydraulique : formage des métaux, emboutissage, forge et moulage.
• Marine et offshore : équipements de pont, dispositifs de levage et équipements de plateforme.
• Machines agricoles : tracteurs, moissonneuses, systèmes de basculement.
• Extraction minière : poussées et levages lourds en exploitation souterraine et à ciel ouvert.
• Équipements industriels : lignes d'assemblage, compacteurs et systèmes automatisés.

Détails du produit

• Nom du produit : Cylindre à plongeur double effet
• Plage d'alésage : 50 mm – 400 mm
• Course : Jusqu'à 6000 mm (personnalisée)
• Pression de service : Jusqu'à 300 bar
• Matériaux : ST52 / CK45 / 42CrMo / 20MnV6
• Surface de la tige : Trempée et chromée dur
• Joints : Parker / Hallite / NOK
• Température de fonctionnement : -30°C à +120°C
• Options de montage : Bride, pivot, chape, œil
• Normes : ISO 6022 / DIN / options personnalisées

Stock usine

• Tubes rectifiés en plusieurs diamètres en stock.
• Tiges chromées disponibles en différentes longueurs et duretés.
• Cylindres semi-finis pour production personnalisée.
• Modèles populaires disponibles en livraison rapide.
• Capacité mensuelle supérieure à 12 000 cylindres hydrauliques pour fourniture en volume.

Contrôle qualité

• Contrôles dimensionnels pour alésage, tige et longueur.
• Vérification de la rugosité de surface à Ra ≤ 0,2 μm.
• Tests de dureté pour les tiges chromées selon spécifications HRC.
• Essai hydraulique à 1,5× la pression de service pour chaque unité.
• Inspection des soudures incluant test ultrasonore non destructif.
• Tests de corrosion tels que brouillard salin pour vérifier la résistance du chromage.

Certificats

• ISO 9001:2015
• ISO 14001
• Certification CE
• Conformité RoHS
• Approbations DNV / GL / BV pour applications marines/offshore

Caractéristiques techniques

• Plage d'alésage : 50 mm – 400 mm
• Course maximale : Jusqu'à 6000 mm (personnalisée)
• Pression de service : Jusqu'à 300 bar
• Matériaux : ST52, CK45, 42CrMo, 20MnV6
• Surface de la tige : Chromée dur, trempée par induction
• Joints : Parker, Hallite ou NOK
• Température de fonctionnement : -30°C à +120°C
• Montage : Bride, pivot, chape, œil
• Normes : ISO 6022, DIN et options personnalisées
