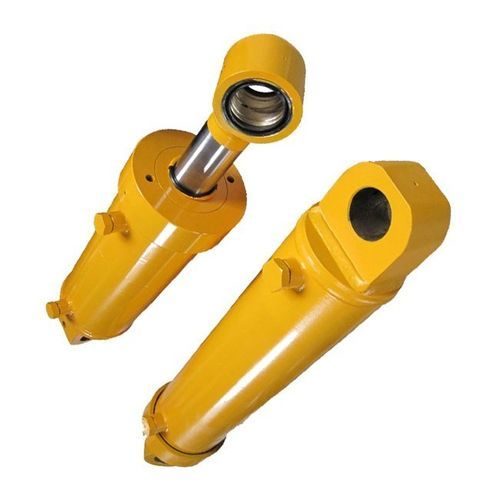

Vérin hydraulique

à tigedouble effeten acier

Présentation du produit
Le vérin hydraulique double effet soudé est une solution compacte conçue pour des applications exigeantes. Fabriqué avec des embouts soudés et un cylindre sans soudure, ce vérin offre une résistance structurelle accrue, un risque de fuite réduit et une durée de vie supérieure par rapport aux modèles à tiges traversantes. Sa configuration double effet transmet la force en phase de poussée et de traction, avec des systèmes d'étanchéité optimisés, des tiges chromées durcies et un contrôle de production strict. Utilisations courantes : engins de construction, manutention, matériels agricoles et installations industrielles.

Modèle / Marque

• Modèle : Welded Type
• Marque : EAST AI

Avantages

• Conception compacte : la construction soudée réduit les dimensions tout en optimisant la rigidité.
• Capacité haute pression : adapté aux environnements exigeants jusqu'à 300 bar.
• Durabilité : tubes rectifiés sans soudure et tiges chromées résistantes à l'usure et à la corrosion.
• Performance anti-fuite : les embouts soudés suppriment les chemins potentiels de fuite.
• Efficacité : la fonction double effet fournit la puissance sur les deux courses.
• Faible maintenance : joints longue durée et composants de qualité réduisent les intervalles d'entretien.
• Personnalisable : alésages, longueurs de course, modes de montage et orifices adaptables aux besoins.

Processus de production

• Sélection des matières : tubes sans soudure de qualité et tiges en acier allié.
• Usinage des tubes : traînés à froid et rectifiés pour une surface interne précise.
• Usinage des tiges : tiges usinées avec précision puis chromées pour dureté et protection anticorrosion.
• Soudage des embouts : extrémités soudées pour résistance maximale et étanchéité.
• Usinage : alésage et filetage de précision pour des tolérances exactes.
• Montage des joints : joints haute performance installés pour une durée d'utilisation prolongée.
• Essais de pression : chaque vérin est testé en conditions de service pour garantir l'absence de fuite.
• Traitement de surface : peinture, phosphatation ou revêtement en poudre pour une meilleure résistance à la corrosion.
• Contrôle final : vérifications dimensionnelles, tests de dureté et validation des performances avant expédition.

Applications

• Engins de construction : excavatrices, bulldozers, chargeuses, rétrocaveuses.
• Matériel agricole : moissonneuses, tracteurs, semoirs, pulvérisateurs.
• Manutention : chariots élévateurs, grues, élévateurs, presses.
• Exploitation minière et tunneliers : machines de forage et équipements de transport souterrain.
• Équipements industriels : presses, aciéries, systèmes d'automatisation.
• Marine & offshore : appareillage de pont, treuils, systèmes de barre.

Détails du produit
Spécification — Détails
Nom du produit : Vérin hydraulique double effet soudé
Plage d'alésage : 25 mm – 500 mm
Longueur de course : Jusqu'à 6000 mm (personnalisable)
Diamètre de tige : 12 mm – 300 mm
Pression de service : Jusqu'à 300 bar
Matériaux : ST52 / CK45 / 42CrMo4
Finition : tige chromée + corps de cylindre peint
Joints : Hallite / Parker / NOK (optionnel)
Température de service : -30°C à +120°C
Options de montage : chape, pivot, bride, patte, oeil, fixation par pieds
Norme : ISO 6020/6022, DIN ou sur mesure

Stock d'usine

• Vérins prêts à expédition en alésages et courses standards.
• Stock de tubes rectifiés et tiges chromées pour assemblage rapide.
• Entrepôt dédié pour vérins finis avec emballage protecteur.
• Capacité de production supérieure à 10 000 vérins par mois pour commandes en volume.

Contrôle qualité

• Inspection dimensionnelle : vérification de l'alésage, de la tige et de la course avec instruments étalonnés.
• Mesure de rugosité de surface : finition de tube rectifié optimisée pour la durée de vie des joints.
• Essais de dureté : contrôle de la dureté de la tige (HRC) et résistance du tube après traitement thermique.
• Contrôle des soudures : contrôles ultrasonores et radioscopie pour détecter les défauts internes.
• Essai de pression et d'étanchéité : vérification sous charge pour la performance d'étanchéité.
• Test au brouillard salin : validation de la résistance à la corrosion de la tige chromée.

Certificats

• ISO 9001:2015 (Système de management de la qualité)
• ISO 14001 (Management environnemental)
• Marquage CE (Conformité aux normes européennes)
• Conformité RoHS (Respect des exigences environnementales et de sécurité)
• Homologations DNV / GL / BV (optionnelles pour applications marines et offshore)

Caractéristiques / Spécifications techniques

• Plage d'alésage : 25 mm – 500 mm
• Longueur de course : Jusqu'à 6000 mm (personnalisable)
• Diamètre de tige : 12 mm – 300 mm
• Pression de service : Jusqu'à 300 bar
• Matériaux : ST52 / CK45 / 42CrMo4
• Finition : tige chromée et corps de cylindre peint
• Options de joints : Hallite / Parker / NOK (optionnel)
• Température de fonctionnement : -30°C à +120°C
• Options de montage : chape, pivot, bride, patte, oeil, pieds
• Normes : ISO 6020/6022, DIN ou sur mesure
