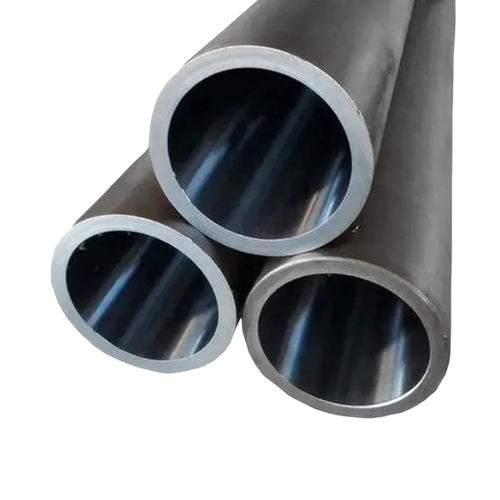

Tube hydraulique

pneumatiqueen acier au carbonepour usage intensif

Aperçu du produit
Le tube rectifié CK45 est un tube de vérin étiré et honé, destiné aux applications hydrauliques et pneumatiques. Fabriqué en acier mi‑moyen CK45 (SAE1045/C45), il offre de bonnes caractéristiques mécaniques et une résistance à l'usure. L'alésage intérieur est honé pour obtenir une finition de surface faible rugosité et des tolérances d'âme serrées, améliorant l'étanchéité et la durée de vie des joints. EAST AI produit ces tubes avec des équipements avancés de honage et SRB pour une qualité constante.

Informations de base

• Modèle : Tube rectifié
• Marque : EAST AI
• Matériau : CK45 (SAE1045 / C45)
• Longueur : Jusqu'à 12 m (max. 13 m indiqué sur certaines pages)
• Tolérance ID : H8 ~ H10 (typ. H8/H9)
• Rugosité : Ra ≤ 0,4 µm
• Application : Tubes pour vérins hydrauliques d'engins mobiles, machines industrielles et systèmes lourds
• Conditionnement : Caisses en bois ; huile antirouille, film plastique, sac tissé ou palettes acier

Composition chimique (CK45)

• Carbone (C) : 0,42–0,50 %
• Manganèse (Mn) : 0,50–0,80 %
• Silicium (Si) : 0,10–0,40 %
• Soufre (S) : ≤ 0,035 %
• Phosphore (P) : ≤ 0,035 %

Caractéristiques principales

• Matériau mi‑moyen à haute résistance adapté aux vérins lourds
• Excellente finition de surface : Ra ≤ 0,4 µm après honage
• Tolérance d'alésage précise : généralement H8/H9
• Meilleure étanchéité et frottement réduit pour prolonger la durée des joints
• Contrôle de rectitude : ≤ 0,5 mm / 1000 mm
• Bonne résistance à l'usure pour systèmes haute pression
• Disponibilité en tailles métriques et impériales

Spécifications

• Matériau : CK45 / SAE1045 / C45
• Méthode de fabrication : Étirement à froid + Honage (SRB optionnel)
• Tolérance ID : H8 / H9 (typ.)
• Rugosité : Ra ≤ 0,4 µm
• Rectitude : ≤ 0,5 mm / 1000 mm
• Diamètre extérieur : 30 mm – 400 mm
• Diamètre intérieur : 20 mm – 350 mm
• Épaisseur paroi : Sur mesure
• Longueur : Jusqu'à 12 m (max. 13 m ailleurs)
• Normes : DIN 2391, EN 10305-1, ASTM A519

Processus de fabrication

• Sélection matière : tubes sans soudure CK45 de qualité
• Trafilage/étirage à froid pour précision dimensionnelle
• Normalisation/détente de contraintes pour stabilité
• Honage ou skiving & roller burnishing (SRB) pour finition interne miroir
• Mesures de précision : tolérance ID, rugosité, circularité, rectitude
• Nettoyage et traitement antirouille
• Contrôle final et emballage : inspection 100 % rugosité ID, tolérances et rectitude

Applications

• Fûts de vérins hydrauliques
• Tubes de vérins pneumatiques
• Machines de construction et TP
• Équipements agricoles
• Systèmes de levage et manutention
• Matériel de forage et extraction
• Automatisation industrielle
• Machines-outils et composants mécaniques

Avantages

• Précision de surface élevée pour faible friction et durée de vie étendue des joints
• Adapté aux applications hydrauliques haute pression et charges lourdes
• Bonnes propriétés mécaniques et résistance à la fatigue du CK45
• Large gamme de tailles et possibilités de personnalisation (OEM/ODM)
• Contrôle qualité strict basé sur ISO9001

Emballage et livraison

• Emballage : huile antirouille, film plastique, sac tissé, caisses en bois ou palettes acier
• Délai : 20–30 jours après confirmation de commande
• Transport : maritime, aérien, ferroviaire ou multimodal
• Marchés d'exportation : Europe, Russie, Asie du Sud-Est, Amérique du Sud, Moyen-Orient

Pourquoi EAST AI
Fabricant expérimenté de composants hydrauliques disposant d'équipements avancés de honage et SRB, d'une gestion qualité ISO9001 et d'une gamme complète incluant tubes honés, barres chromées, vérins hydrauliques et groupes hydrauliques.
