Tube hydraulique

pneumatiqueen acierpour usage intensif

Présentation du produit

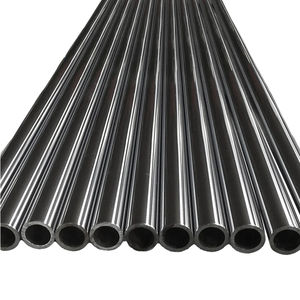

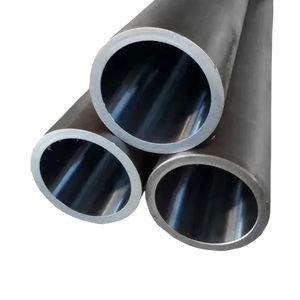

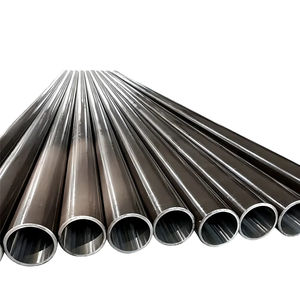

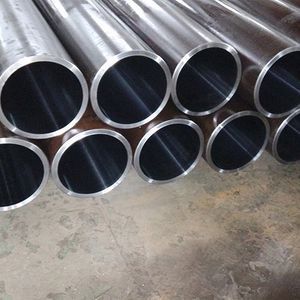

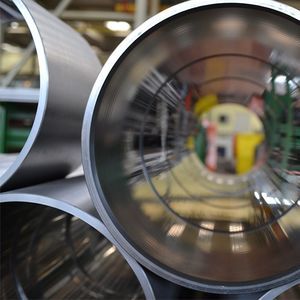

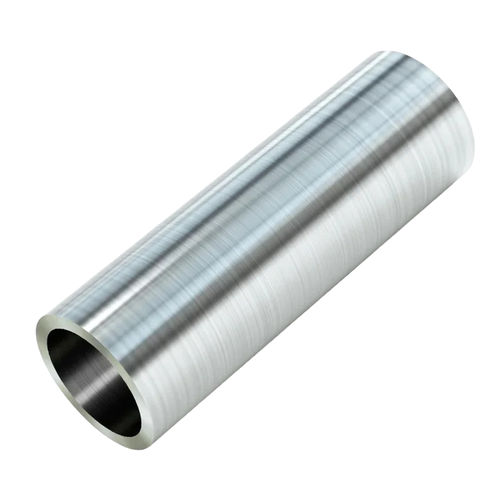

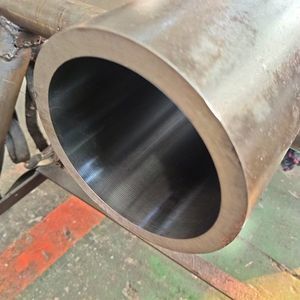

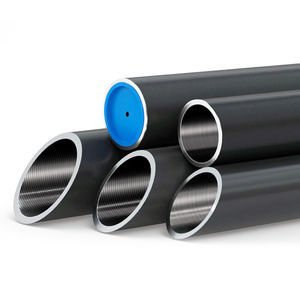

Le tube alésé EAST AI 4140 est un tube en acier allié usiné de précision destiné aux corps de vérins hydrauliques et pneumatiques. Fabriqué en AISI 4140 (DIN 42CrMo4) et livré trempé et revenu, le tube présente une dureté contrôlée, une concentricité maîtrisée et une finition interne adaptée aux étanchéités et aux applications dynamiques.

Informations générales

• Modèle : Tube alésé
• Marque : EAST AI
• Matériau : 4140 (AISI 4140 / DIN 42CrMo4)
• Condition : Trempé et revenu

Avantages du tube alésé 4140

• Résistance et ténacité – L’acier 4140 offre des caractéristiques d’écoulement et de traction adaptées aux applications sous pression.
• Résistance à la fatigue – Convient aux charges dynamiques des systèmes hydrauliques et des machines lourdes.
• Usinage de précision – Alésage, rodage et cylindrage garantissent des tolérances d’ID constantes et une faible rugosité.
• Dureté et concentricité uniformes – Assurent un comportement d’usure prévisible sur toute la longueur du tube.
• Finition interne optimisée – Ra ≤ 0,4 μm pour réduire les frictions et prolonger la durée de vie des joints.
• Dimensions personnalisables – Disponible dans une large gamme de Ø ext., ID et épaisseurs de paroi.

Processus de production
Sélection des matières premières : billettes 4140 de première qualité avec chimie et traçabilité maîtrisées.
Laminoir / forge à chaud : les billettes sont transformées en ébauches tubulaires sans soudure.
Traitement thermique (trempe & revenu) : obtention de la dureté cible (HRC 25–32) et de la ténacité requise.
Alésage / perçage profond : l’alésage intérieur est usiné pour garantir concentricité et tolérances strictes.
Rodage / skiving & roller burnishing : finition interne pour atteindre Ra ≤ 0,4 μm.
Redressage et calibrage : garantissent la rectitude et l’épaisseur de paroi constantes.
Contrôle et emballage : contrôles dimensionnels, de dureté et visuels avant emballage avec protection anti-rouille.

Applications

• Fabrication de vérins hydrauliques et pneumatiques (tubes pour machines de construction, agricoles et industrielles)
• Systèmes hydrauliques d’excavatrices, chargeuses et équipements lourds
• Actionneurs et composants d’équipements miniers
• Presses industrielles, machines d’injection et équipements de formage
• Systèmes hydrauliques marins et offshore
• Grues mobiles et équipements de levage lourd

Détails produit
Grade matériau : AISI 4140 / DIN 42CrMo4
Condition : Trempé et revenu
Dureté : HRC 25–32
Diamètre extérieur (OD) : 50 mm – 500 mm
Diamètre intérieur (ID) : 40 mm – 480 mm
Épaisseur de paroi : 5 mm – 60 mm
Longueur : Jusqu’à 8 mètres
Rugosité de surface (interne) : Ra ≤ 0,4 μm
Rectitude : ≤ 0,3 mm/m
Résistance à la traction : 850 – 1000 MPa
Limite d’élasticité : ≥ 650 MPa
Normes applicables : DIN 2391 / EN 10305 / ASTM A519

Stock usine et capacité d’approvisionnement

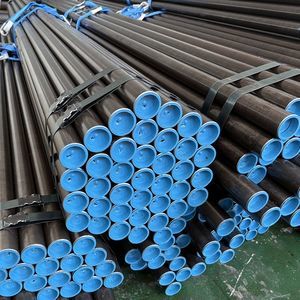

• Grand stock en plusieurs dimensions pour garantir des délais courts.
• Délai typique pour tailles standards : délais courts (exemple : 7–10 jours).
• Usinage et rodage rapides pour dimensions spéciales ; emballage export avec protection anti-rouille.
• Systèmes d’entreposage automatisés pour garantir une fourniture stable et un envoi rapide.

Contrôle qualité

• Contrôle dimensionnel : vérification de l’OD, de l’ID et de l’épaisseur de paroi avec instruments de haute précision.
• Test de rugosité de surface après rodage ou burnishing (mesure Ra).
• Test de dureté : valeurs HRC confirmées après traitement thermique.
• Contrôle ultrasonique (UT) pour détecter les défauts internes.
• Vérification de la rectitude et de la circularité par outils d’alignement laser.
• Test hydrostatique disponible sur demande pour applications sous pression.

Certificats

• GL (Germanischer Lloyd) – Approval of Material Manufacturers (AMM)
• ISO 9001:2015 Système de management de la qualité
• Certificats d’usine matière (EN 10204 3.1 / 3.2)
• Rapports d’inspection tiers (SGS / BV / TUV)

caractéristiques / spécifications techniques

• Matériau : AISI 4140 (DIN 42CrMo4)
• Condition : Trempé et revenu
• Dureté : HRC 25–32
• Plage de diamètre extérieur : 50 mm – 500 mm
• Plage de diamètre intérieur : 40 mm – 480 mm
• Plage d’épaisseur de paroi : 5 mm – 60 mm
• Longueur maximale : jusqu’à 8 mètres
• Rugosité interne : Ra ≤ 0,4 μm
• Tolérance de rectitude : ≤ 0,3 mm/m
• Tolérances dimensionnelles / concentricité : tolérances serrées (ex. : jusqu’à ±0,03 mm pour l’ID alésé)
• Résistance à la traction : 850 – 1000 MPa
• Limite d’élasticité : ≥ 650 MPa
• Normes applicables : DIN 2391 / EN 10305 / ASTM A519
