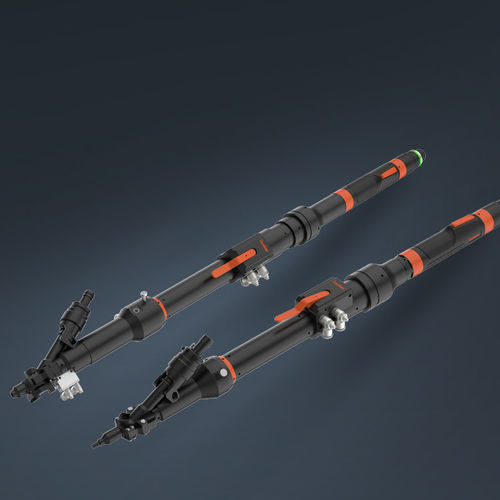

Module de vissage manuel

semi-automatiqueportatifélectrique

Présentation du produit
Le module de serrage portable intégré est conçu pour être utilisé avec un bras de réaction (force arm) sur des postes manuels ou semi-automatiques afin d'automatiser l'alimentation et le serrage des vis et de réduire la manipulation par l'opérateur. Associé à un tournevis dynamométrique électrique intelligent, il permet le suivi du nombre de vis et des résultats de serrage. Plage de couple globale indiquée : 0,3~15Nm.

Avantages produit

• Structure compacte et architecture pneumatique/électrique simplifiée, facilitant l'installation et la fixation sur un bras de réaction.
• Arrêt actif de l'embout et arrêt actif du tube d'aspiration pour une prise des vis plus rapide et plus sûre, améliorant la fiabilité du cycle.
• Pression de serrage réglable par commande pneumatique pour minimiser la force de réaction.
• Manchon de buse remplaçable pour un entretien aisé et un changement rapide.
• Soufflage automatique des vis supprimant les étapes de retrait manuel des vis et accélérant le poste opérateur.
• Aspiration stable des vis pour éviter les interférences pendant le serrage.
• Intégration possible avec tournevis dynanométriques intelligents et bras de réaction pour contrôler et tracer la quantité, la séquence et la qualité de serrage en production.

Structure du produit
Une illustration de la structure du produit présente l'ensemble portable intégré et l'agencement de la buse et du circuit d'aspiration pour l'alimentation et le serrage des vis.

Paramètres du produit

• Type de module | Plage de couple | Type de poste | Course du tube d'aspiration
• Blow Screw - Handheld | 0,6~6Nm | Poste semi-automatique ou manuel | L30 / L50mm
• Normal Vacuum - Handheld | 1~12Nm | Poste semi-automatique ou manuel | H60 / H100mm

Caractéristiques techniques

• Nom du produit : Module de serrage portable
• Plage de couple globale (bannière) : 0,3~15Nm
• Variantes et plages de couple : Blow Screw - Handheld : 0,6~6Nm ; Normal Vacuum - Handheld : 1~12Nm
• Condition de travail : poste semi-automatique ou manuel ; adaptable à différentes conditions produits
• Course du tube d'aspiration : L30/50mm (Blow Screw) ; H60/H100mm (Normal Vacuum)
• Pression de serrage réglable pneumatiquement pour minimiser la force de réaction
• Arrêt actif de l'embout et de l'aspiration pour une manipulation des vis plus rapide, plus sûre et une meilleure durabilité
• Remplacement pratique de la buse ; manchon de buse démontable
• Prise en charge du soufflage automatique des vis pour éliminer l'enlèvement manuel
• Peut être intégré avec des bras de réaction et des tournevis électriques intelligents pour le suivi du nombre de vis, des résultats de serrage et le contrôle de la quantité/séquence/qualité de serrage
