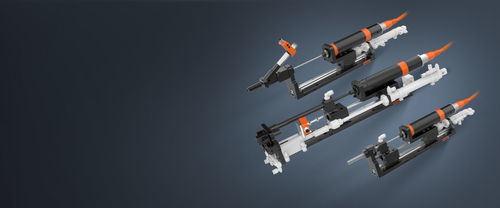

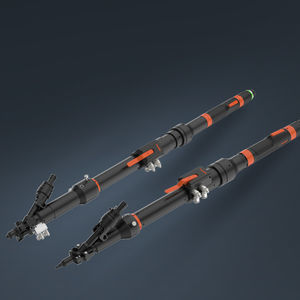

Unité de vissage robotisée

modulairesous videpour le montage de vis

Présentation du produit
La simplification structurelle du corps du module et de la tête pistolet réduit la taille et le poids. Un réglage de la pression de cylindre est utilisé pour faciliter et fiabiliser le réglage de la force d'appui lors de l'opération d'assemblage. La conception supprime le ressort extérieur pour réduire la maintenance des pièces d'usure et permet une installation avant ou arrière selon la configuration sur site.

Avantages produit

• Réglage par pression de cylindre pour une régulation de force d'appui fiable et reproductible.
• Structure optimisée offrant un support plus stable du tuyau d'aspiration de vis et une compatibilité avec des fonctions optionnelles pour conditions complexes.
• Possibilité d'installation avant ou arrière pour s'adapter aux contraintes d'intégration.
• Module à vide équipé d'un filtre de grande capacité pour prolonger les intervalles de maintenance et garantir une valeur de vide stable.
• Réduction de la taille du module et de la buse pour diminuer le poids ; suppression du ressort extérieur pour réduire l'entretien des pièces d'usure.
• Série légère 12 Nm adaptée aux robots collaboratifs ; couverture de couple étendue jusqu'à 200 Nm.
• Diamètre maximal de capuchon de vis étendu à 27 mm ; course d'évitement d'interférences portée à 300 mm.

Structure du produit

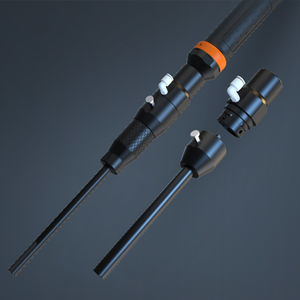

Des illustrations des composants du module et des assemblages de buse sont fournies pour présenter la disposition interne, les interfaces de fixation et les raccordements pneumatiques du vide/visseuse.

Paramètres produit

• Système traditionnel à soufflage pour module d'assemblage

  • Vis standard/combinaison, buse normale — Poids 3.5–3.9 kg, Ø max capuchon 4–15 mm, Plage de couple 0.3–20 Nm
  • Bras pivotant, buse normale — Poids 3.0–3.3 kg, Ø max capuchon 4–15 mm, Plage de couple 0.3–20 Nm
  • Tête hexagonale, buse normale — Poids 3.7–4.5 kg, Ø max capuchon 4–15 mm, Plage de couple 0.3–20 Nm
• Système module vacuum standard

  • Vis standard/combinaison, buse normale — Poids 5.8–6.7 kg, Ø max capuchon 4–15 mm, Plage de couple 0.3–20 Nm
  • Bras pivotant — Poids 6.0–6.9 kg, Ø max capuchon 4–15 mm, Plage de couple 0.3–20 Nm
  • Tête hexagonale, buse normale — Poids 6.9–7.1 kg, Ø max capuchon 11–15 mm, Plage de couple 0.3–20 Nm
• Système de prise conventionnel

  • Vis standard/combinaison, sans buse — Poids 3.9–4.3 kg, Ø max capuchon 4–15 mm, Plage de couple 0.3–20 Nm
  • Vis standard/combinaison, buse de serrage — Poids 6.4–7.4 kg, Ø max capuchon 11–15 mm, Plage de couple 0.3–20 Nm
  • Tête hexagonale, sans buse — Poids 4.4–6.6 kg, Ø max capuchon 11–15 mm, Plage de couple 0.3–20 Nm

Caractéristiques techniques

• Plage de couple : 0.03–200 Nm (couverture de la famille de modules).
• Réglage par pression de cylindre pour l'ajustement de la force d'appui.
• Corps de module compact et buse raccourcie pour réduire le poids et améliorer l'accessibilité.
• Module vacuum avec filtre de grande capacité pour cycle de maintenance prolongé et valeur de vide stable.
• Installation avant ou arrière optionnelle pour une intégration flexible.
• Diamètre maximal de capuchon jusqu'à 27 mm.
• Course d'évitement d'interférences jusqu'à 300 mm.
• Série légère 12 Nm adaptée aux robots collaboratifs.
• Suppression du ressort extérieur pour réduire la maintenance des pièces d'usure.

Remarques
Les valeurs ci‑dessus sont des valeurs de référence ; les résultats de tests réels et les spécifications finales prévalent.
