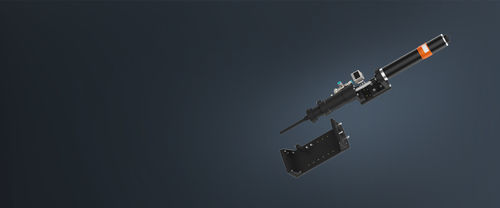

Tournevis électronique

dynamométriqueautomatique

Présentation
Module à changement rapide pour stations de vissage automatiques, conçu pour traiter plusieurs types de vis grâce à des embouts femelles interchangeables. L’unité est compatible avec des tournevis intelligents et peut être intégrée à des robots industriels, des systèmes portiques à trois axes et d’autres mécanismes mobiles ; adaptée aux tables de réception pour des lignes de production en continu nécessitant des changements d’outillage fréquents.

Points forts du produit

• Grande adaptabilité : accepte des outils d`emboîtement de plusieurs fabricants.
• Compatible avec des robots avec ou sans contrôle de force.
• Déploiement flexible : couvre un large éventail de scénarios d’application et offre une forte extensibilité.
• Structure optimisée et légère : masse du module aussi basse que 2,2–2,3 kg (incluant le mécanisme de propulsion, hors outil et câbles) pour utilisation avec des robots de classe 5 kg.
• Changement de modèle flexible : un module prend en charge plusieurs types de vis pour des processus d’assemblage co-linéaires.
• Prévention des erreurs : butée périphérique sur la base fixe réduisant les blocages ; capteur réflectif surveillant en temps réel l’état du connecteur femelle.

Paramètres du produit
Type de version | Mode de fonctionnement | Hauteur anti-collision | Méthode de préhension | Poids (hors tournevis et câbles) | Dimensions | Plage de diamètre du capuchon
Version légère – 15 Nm | Mode contrôle de force | 60/100/150/200 mm | Ventouse‑pince magnétique | 2,2 kg | 398,5×90,5×95 mm | ≤15 mm
Version standard – 15 Nm | Mode contrôle de position | 60/100/150/200 mm | Ventouse‑pince magnétique | 3,6 kg | 570×121×95 mm | ≤15 mm
Version standard – 35 Nm | Mode contrôle de position | 60/100/150/200 mm | Ventouse‑pince magnétique | 6,5 kg | 726×155×100 mm | ≤15 mm

Caractéristiques / spécifications techniques

• Plage de couple : 0,3–35 Nm
• Hauteurs anti-collision disponibles : 60, 100, 150, 200 mm
• Méthode de préhension : Ventouse‑pince magnétique
• Plage de diamètre du capuchon : ≤15 mm
• Version légère (15 Nm) : Mode contrôle de force ; poids 2,2 kg ; dimensions 398,5×90,5×95 mm
• Version standard (15 Nm) : Mode contrôle de position ; poids 3,6 kg ; dimensions 570×121×95 mm
• Version standard (35 Nm) : Mode contrôle de position ; poids 6,5 kg ; dimensions 726×155×100 mm
• Remarque poids module : structure optimisée jusqu’à ~2,3 kg incluant le mécanisme de propulsion (hors outil)
• Conçu pour intégration avec robots, systèmes trois axes et autres mécanismes mobiles
• Destiné aux lignes multi-vis et aux environnements de production à changements fréquents
