Perturbographe LAN UHV-602

USBanalogique portableindustriel

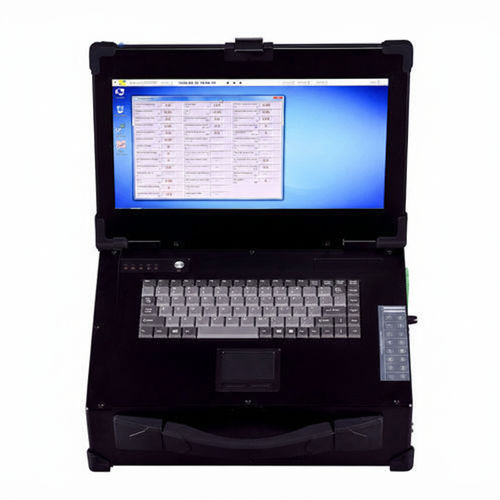

Le UHV-602 est un instrument portable qui intègre tests électriques, enregistrement des formes d'onde de défaut et surveillance complète de la puissance, pour la mesure en régime permanent et l'analyse des enregistrements transitoires des systèmes électriques.

Caractéristiques

• Enregistreur de défauts : surveillance des paramètres de fonctionnement des équipements connectés et enregistrement des données pour analyse en cas d'incident.
• Surveillance en temps réel : affichage et supervision en direct des grandeurs analogiques et des signaux de commutation/discrets.
• Capacités de calcul : calculs et affichage en temps réel de la puissance active/réactive, de la fréquence, des séquences positive/négative/zéro, de la somme/différence vectorielle et de l'angle de phase.
• Tests de générateur : prise en charge des essais de démarrage de générateur (essai à vide, court-circuit, excitation principale à vide/charge) et des essais d'excitation (boost zéro-démarrage, désexcitation, pas de 10%), ainsi que des essais parallèles et personnalisés.
• Utilisation portable et en ligne : adapté à la surveillance en ligne d'équipements critiques ou à l'analyse portable des défauts d'équipements industriels ; fournit des données temps réel traitées vers des systèmes externes.

Spécifications techniques

• Boîtier : Mallette de contrôle industrielle portable
• Système d'exploitation : WES7 intégré
• Affichage : Écran 15,6 pouces LCD, résolution 1366 × 768
• Stockage : SSD 120 Go
• Interfaces : 1 port LAN, 2 ports USB
• Clavier / dispositif de pointage : Clavier 88 touches, pavé tactile
• Alimentation : AC 85–260 V, 50 Hz (±0,5 Hz) ; DC 110–370 V
• Dimensions (L × l × H) : 407 × 307 × 150 mm
• Poids : 10 kg

Applications

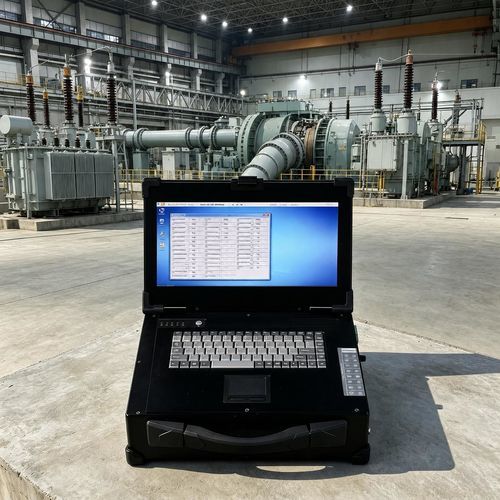

• Surveillance en ligne et enregistrement des défauts pour réseaux et postes électriques
• Diagnostic portable et analyse transitoire des équipements électriques industriels
• Fourniture de données pour SCADA/EMS et plateformes d'analyse
