Testeur de capacité UHV-720

de bobinepour équipement électriquede condensateurs

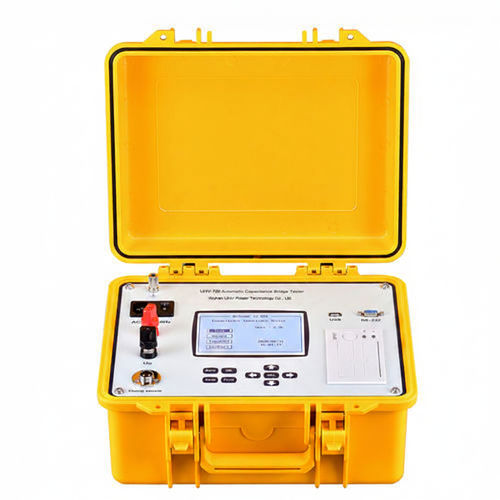

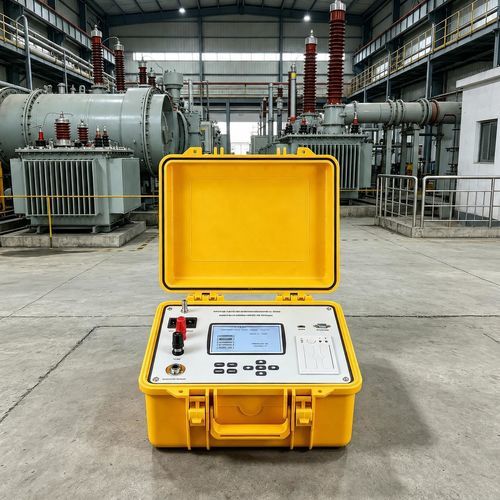

Le UHV-720 est un testeur de pont de capacité automatique destiné à l'usage industriel et en laboratoire. Il mesure la capacité, l'inductance, la résistance, le courant et la tension sur un condensateur isolé ou sur des groupes de condensateurs (y compris configurations Δ et Y) sans couper le circuit. L'appareil affiche les valeurs mesurées et paramètres associés, et propose l'impression locale, le stockage des données et l'export USB pour générer des rapports.

Principales fonctionnalités

• Mesure d'un condensateur individuel au sein d'une banque parallèle sans déconnecter le câblage — adapté aux tests en service.
• Affichage simultané de la valeur mesurée et des paramètres associés : tension, courant, perte, capacité réactive, fréquence et impédance.
• Mesure d'inductance avec affichage conjoint de la tension, du courant, des pertes, de la capacité réactive, de la fréquence et de l'impédance.
• Affichage en temps réel du courant et de la fréquence lors des mesures de courant.
• Prise en charge des mesures sur groupes de condensateurs et des configurations Δ (triangle) / Y (étoile).
• Écran LCD 320 × 240 de grande taille avec interface par menus pour une utilisation sur site claire.
• Mémoire non volatile intégrée : jusqu'à 256 enregistrements par option de test.
• Interface USB pour l'exportation des données et la création de rapports.
• Horloge temps réel haute précision pour l'horodatage des mesures.
• Micro-imprimante thermique intégrée pour l'impression locale des mesures et historiques.
• Protection contre les surintensités sur la sortie d'essai pour éviter les dommages en cas de court-circuit.

Paramètres techniques

• Modèle : UHV-720
• Tension de sortie : ≈2 V, ≈20 V
• Courant de sortie : ≤ 10 A
• Plage de mesure (capacité) : 0,1 µF – 2200 µF
• Plage de mesure (inductance) : 0,1 mH – 10 H
• Plage de mesure (résistance) : 50 mΩ – 20 000 Ω
• Plage de mesure (courant) : 1 mA – 15 A
• Plage de mesure (tension) : 0 – 25 V
• Indication de puissance réactive / capacité : 0 – 20 000 kVA
• Précision (capacité / inductance / courant / tension / capacité) : ±(1 % + 5 chiffres)
• Résolution : tension 0,1 mV ; courant 0,1 mA ; capacité 0,1 nF ; inductance 0,1 mH
• Affichage : LCD 320 × 240
• Mémoire : 256 ensembles par option de test ; export USB
• Imprimante : micro-imprimante thermique intégrée
• Protection : protection contre les surintensités sur la sortie de test

Applications typiques

• Tests et diagnostics sur site des bancs de condensateurs dans des installations électriques industrielles.
• Maintenance et vérification des configurations Δ / Y de condensateurs.
• Mesures en laboratoire de condensateurs et inductances et des paramètres électriques associés.
• Contrôle qualité et essais d'acceptation nécessitant export de données et archivage imprimé.
