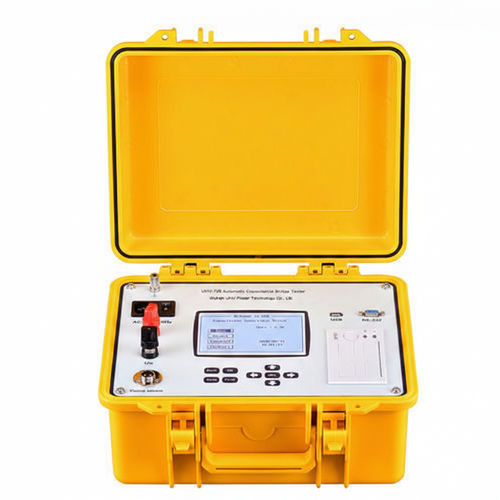

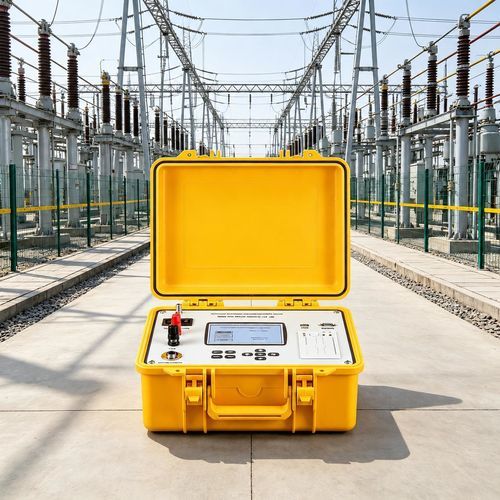

Testeur d'impédance UHV-725

de capacitéde puissancefréquence

Le testeur automatique de capacité et d'inductance UHV-725 mesure la capacité par phase, la capacité totale et l'inductance des condensateurs de compensation. Il est conçu pour simplifier le câblage et l'exploitation, réduire la charge de travail de maintenance et améliorer l'efficacité et la sécurité des essais sur site.

Fonctions principales

• Mesure de la capacité individuelle d'un groupe de condensateurs en parallèle sans déconnexion des fils ; affichage de la capacité mesurée ainsi que de la tension, du courant, des pertes, de la fréquence et de l'impédance.
• Affichage de l'inductance mesurée accompagné de la tension, du courant, des pertes, de la capacité, de la fréquence et de l'impédance.
• Affichage de la valeur de courant mesurée et des paramètres associés tels que la fréquence pendant le test.
• Prend en charge la mesure de groupes de condensateurs et des configurations △ (delta) et Y (étoile).
• Grand écran LCD 320 × 240 avec interface de menu pour une utilisation simplifiée.
• Mémoire non volatile intégrée de grande capacité : chaque option de test peut stocker jusqu'à 256 jeux de données.
• Interface USB intégrée pour exporter les données mémorisées et faciliter la génération de rapports.
• Horloge temps réel haute précision intégrée pour l'horodatage des mesures.
• Micro-imprimante thermique haute vitesse intégrée pour l'impression des mesures et des données historiques.
• Protection contre les surintensités sur l'alimentation de test : un court-circuit de sortie n'endommage pas l'instrument.

Plages de mesure et précision

• Plage de mesure :
  • Capacité : 2 µF ~ 2000 µF
  • Inductance : 5 mH ~ 5000 mH
  • Courant : 20 mA ~ 2000 mA
• Précision de mesure :
  • Capacité : ±(1 % lecture + 2 chiffres)
  • Inductance : ±(1 % lecture + 5 chiffres)
  • Courant : ±(1 % lecture + 2 chiffres)

Caractéristiques techniques

• Dimensions : 345 mm × 295 mm × 175 mm
• Poids de l'instrument : 7 kg
• Température ambiante de fonctionnement : -10 ℃ ~ 50 ℃
• Humidité ambiante : ≤85 % HR
• Alimentation : AC 220 V ±10 %
• Fréquence secteur : 50 ±1 Hz
