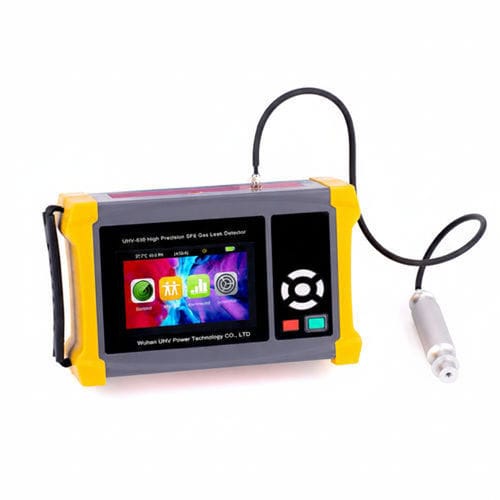

Détecteur de fuites de gaz UHV-630

SF6à infrarougescompact

Présentation
Le UHV-630 est un détecteur de fuite de gaz SF6 portatif haute précision conçu pour localiser avec exactitude les fuites et faciliter la maintenance des équipements isolés au SF6 en combinant plusieurs méthodes de détection, la surveillance de la concentration en temps réel, des alarmes configurables et l'analyse des tendances de données.

Points clés

• Méthodes de détection : aspiration par pompe combinée à la détection infrarouge NDIR mono‑faisceau à double longueur d'onde pour une détection sensible et stable avec affichage dynamique de la forme d'onde.
• Affichage et alarmes : alarmes sonores et visuelles paramétrables avec seuils définis par l'utilisateur ; écran LCD couleur avec interface menu et visualisation en temps réel.
• Traitement du signal : traitement numérique avancé avec contrôle de dérive et compensation de température pour une meilleure immunité aux interférences.
• Fonctions opérationnelles : auto‑vérification complète (batterie faible, défaut capteur, dépassement de plage), auto‑calibrage et calendrier perpétuel pour l'horodatage des enregistrements.
• Données et alimentation : enregistrement interne avec stockage de formes d'onde jusqu'à 20 000 enregistrements et batterie lithium longue durée offrant plus de 5 heures d'utilisation continue.
• Conception : format compact et portatif pour interventions terrain et localisation rapide des fuites.

Applications

• Maintenance et contrôle des disjoncteurs, appareillages isolés au SF6 et équipements haute et très haute tension.
• Localisation de fuites sur site lorsque la perte de SF6 peut dégrader les performances d'extinction d'arc ou créer des zones appauvries en oxygène.

Caractéristiques / spécifications techniques

• Modèle du produit : UHV-630
• Méthode de mesure : technologie de mesure infrarouge NDIR mono‑faisceau double longueur d'onde
• Gaz surveillé : hexafluorure de soufre (SF6)
• Plage de mesure : 0 – 12 000 ppm
• Résolution : 1 ppm
• Précision : ±(1.5% + 5d)
• Performance répétitive : 1%
• Vitesse d'extraction par pompe : ≥ 800 ml/min
• Temps de fonctionnement continu : ≥ 5 heures
• Temps de préchauffage au démarrage : ≤ 10 secondes
• Temps de réponse : < 3 secondes
• Temps de récupération : < 3 secondes
• Spécifications adaptateur de charge : DC 5V / 1A
• Immunité aux surtensions (impact) : ±1.2 kV
• Température de fonctionnement : -20 °C à +50 °C
• Humidité ambiante : humidité relative 5–95% (sans condensation)
• Pression atmosphérique : 50 kPa – 110 kPa
• Degré de protection : IP33, double isolation, norme CAT II
• Dimensions extérieures : 250 × 160 × 70 mm
• Poids de l'appareil : 1 kg
