Testeur de tension UHV-615

haute tensiond'isolementanti-effraction

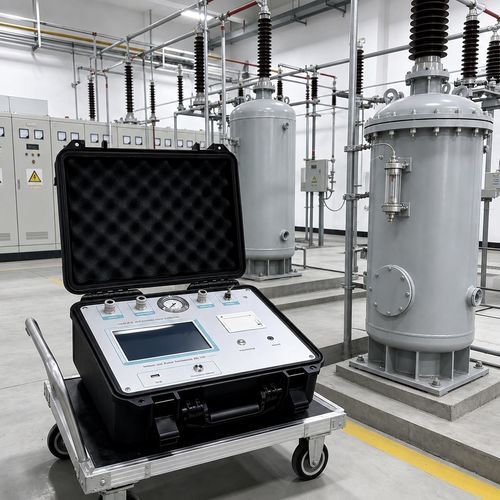

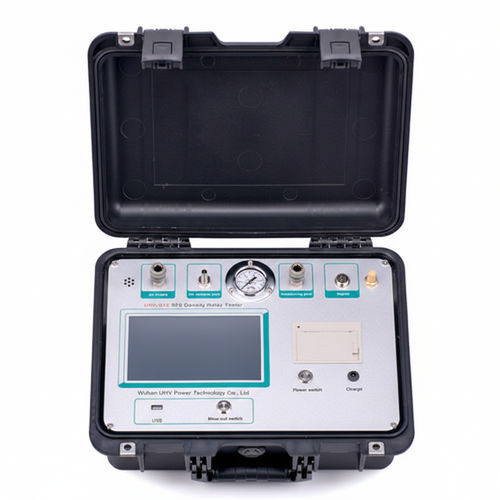

Le UHV-615 est un testeur/étalonneur de relais de densité SF6 conçu pour l'étalonnage et les mesures sur site des relais de densité. Les composants clés sont importés afin d'assurer un niveau d'intégration élevé, une grande précision et une bonne répétabilité.

Aperçu / Utilisation prévue

• Utilisation : étalonnage et tests sur site des relais de densité SF6 et des équipements associés au gaz SF6.
• Conception : boîtier intégré compact, portable et facile à transporter ; pièces essentielles importées pour garantir la précision des mesures.

Fonctionnalités principales

• Forte capacité anti‑interférence : immunité à l'induction de champ électrique jusqu'à 2 mA (50/60 Hz), permettant des mesures fiables en poste HT.
• Grand courant de court‑circuit : valeur typique 10 mA, adapté aux essais de composants à grande capacité ou forte inductance.
• Large plage de mesure de résistance avec haute résolution pour des lectures précises.
• Plages de sortie haute tension sélectionnables avec réglage progressif de 0 V à la tension choisie (0,1–5 kV).
• Rappels acousto‑optiques et fonctions de chronométrage pour faciliter l'enregistrement des rapports d'absorption et de l'indice de polarisation.
• Boîtier robuste et matériaux résistants à l'usure adaptés à l'utilisation sur site.

Spécifications techniques (sélection)

• Niveaux de tension de sortie (sélectionnables) : 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV.
• Précision de la tension d'essai : ±(5% + 10 V).
• Courant de court‑circuit : typ. 10 mA.

Portée et précision (mesure de résistance)

• 20 MΩ (plage 0,01 – 19,99 MΩ) — précision ±(5% + 3 d).
• 200 MΩ (plage 5,0 – 199,9 MΩ) — précision ±(5% + 3 d).
• 2000 MΩ (plage 50 – 1999 MΩ) — précision ±(5% + 3 d).
• 20 GΩ (plage 0,5 – 19,99 GΩ) — précision ±(5% + 3 d).
• 200 GΩ (plage 5,0 – 199,9 GΩ) — précision ±(10% + 3 d).
• 2000 GΩ (plage 50 – 1999 GΩ) — précision ±(20% + 10 d).

Paramètres de base

• Capacité anti‑interférence champ électrique : 2 mA (50/60 Hz).
• Fonctions de temps et d'alarme : chronomètre jusqu'à 19 min 59 s (cycle 20 min) ; rappels sonores aux points d'échantillonnage ; maintien de la lecture résistance et alarme continue en cas de lecture invalide ou hors plage.
• Affichage : trois afficheurs LCD 3½ chiffres pour tension d'essai, résistance et temps.
• Alimentation : batterie lithium rechargeable intégrée DC 15 V ; port pour adaptateur secteur (50/60 Hz) pour recharge.
• Environnement d'utilisation : -20 °C à +40 °C ; humidité relative 20%–90%.
• Dimensions (L × l × H) : 315 × 240 × 180 mm.
• Poids : 5,5 kg.

Documents complémentaires

• Manuel d'utilisation et certificat d'étalonnage fournis (PDF disponibles).
• Vidéos de démonstration et d'introduction disponibles.

Modèle / Caractéristiques typiques

• Modèle : UHV-615.
• Niveaux de sortie : 0,1 kV ; 0,25 kV ; 0,5 kV ; 1 kV ; 2,5 kV ; 5 kV.
• Précision de la tension d'essai : ±(5% + 10 V).
• Courant de court‑circuit : typ. 10 mA.
• Plages & précisions de mesure de résistance : voir section Portée et précision ci‑dessus.
• Antiparasitage : 2 mA (50/60 Hz).
• Affichage : 3 afficheurs LCD 3½ chiffres.
• Alimentation : batterie Li rechargeable intégrée (DC 15 V) avec port de charge AC.
• Conditions : -20 °C à +40 °C ; 20%–90% HR.
• Dimensions : 315 × 240 × 180 mm ; Poids : 5,5 kg.
