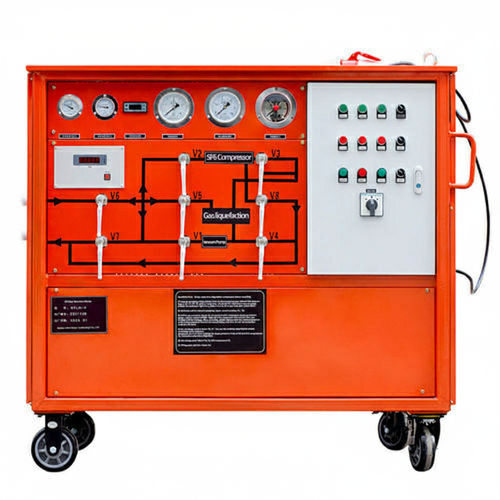

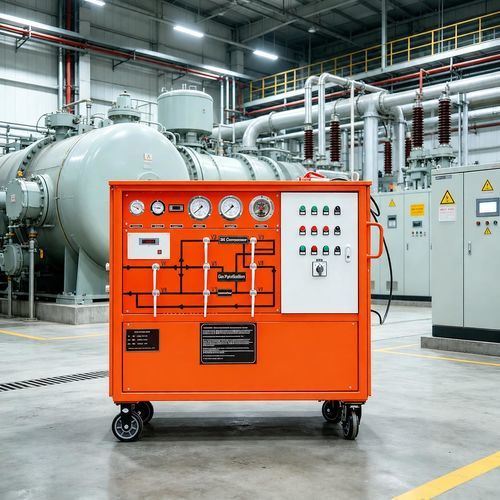

Unité de service de gaz SF6 compacte UHV-625

mobilepour stockage de SF6 gazeux et liquidepour récupération de gaz SF6

Le UHV-625 est un équipement mobile spécialisé pour la récupération, la purification, le remplissage et le stockage du gaz SF6 utilisé dans les appareils électriques isolés au SF6. Il permet les opérations de vide, de chargement, de purification et de récupération dans un châssis compact de type poussé.

Paramètres de performance des composants principaux

• Alimentation CA : 400 V (trois phases, conversion automatique de la séquence de phases)
• Pression nominale maximale de stockage du gaz (20 °C) : ≤ 4 MPa
• Vide ultime : ≤ 10 Pa
• Stabilité du vide : à 133 Pa maintenu 24 h, augmentation du vide de 400 Pa
• Compresseur de récupération SF6 : France Manewrop, débit 7 m³/h
• Pompe à vide : 2X-4 (pompe bipolaire domestique), vitesse de pompage sous vide 15 m³/h
• Pression d'entrée d'adaptation pour démarrage de récupération (20 °C) : 0 ~ 1.0 MPa
• Pression finale de recyclage pour équipements électriques (20 °C) : ≤ 50 kPa
• Huile après récupération : < 10 µg/g
• Taux moyen de fuite annuel : < 1 %
• Temps de fonctionnement continu sans problème : ≥ 1000 h; MTBF cumulé : ≥ 5000 h
• Niveau sonore : machine ≤ 75 dB(A)
• Capacité théorique accumulateur : 50 kg; réservoir SF6 : 50 L (acier carbone)
• Méthode de refroidissement : refroidissement par air; compresseur de liquéfaction mentionné : Donper
• Capacité du réservoir de congélation : 50 L
• Humidité du gaz après traitement : ≤ 60 ppm vol; huile après récupération : 10 ppm vol
• Séchage/filtration : régénération activée par chauffage sous vide; filtration 0.02 μm avec technologie HASON en trois étapes (USA)
• Pression initiale gonflable : ≤ 133 Pa; pression finale gonflable : 0.8 MPa; débit gonflable ≥ 5 m³/h
• Gazéification : chauffage électrique avec contrôle automatique de la température; type de chariot : poussée manuelle; dimensions (mm) : 1450 × 810 × 1200; poids total : 545 kg

Liste de paramètres condensée

• Modèle : SF6 GAS RECLAIMER (UHV-625)
• Vitesse de pompage sous vide : 15 m³/h; vide ultime : 10 Pa
• Compresseur de récupération SF6 : 7 m³/h; pression de référence : ~2.5 MPa
• Filtre : 0.02 μm; pureté SF6 après traitement : ≥ 99,9 %
• Eau après traitement : ≤ 60 ppm vol; huile après récupération : 10 ppm vol
• Réservoir : 50 L acier carbone; jauge : aiguille; robinetterie : papillon scellé pour minimiser les fuites

Fonctionnalités

• Système d'adsorption-filtre intégré pour éliminer impuretés, humidité, produits de décomposition, huile et particules dans le SF6.
• Conception compacte et intégrée pour une mobilité et une exploitation sur site facilitées (châssis mobile poussable).
• Système de filtration haute efficacité, peu d'entretien, en trois étapes, garantissant la qualité du SF6 récupéré.
• Protecteur de phase intégré pour éviter les erreurs par inversion de phase; composants électriques de marques reconnues.
• Roues durables et peinture de protection pour faciliter le transport et réduire la maintenance.
• Refroidissement par air sans besoin d'eau externe; protection de température pour fonctionnement jusqu'à −20 °C.
• Régénération embarquée du dessicant par chauffage sous vide, évitant le remplacement fréquent.
• Vannes à bille avec étanchéité à compensation automatique et protection par électrovanne en cas de coupure pour éviter le retour d'huile vers la pompe à vide ou le moteur.

Caractéristiques techniques / spécifications

• Marque : UHV Power
• Dénomination commerciale / modèle : UHV-625
• Rôle principal : récupération, purification, stockage et remplissage de gaz SF6
• Alimentation : CA 400 V, trois phases
• Pression maximale de stockage : ≤ 4 MPa; pression de référence : 2,5 MPa
• Vide ultime : 10 Pa; vitesse de pompage : 15 m³/h
• Débit du compresseur : 7 m³/h (France Manewrop)
• Capacité du réservoir SF6 : 50 L (acier carbone); poids total : 545 kg; dimensions : 1450 × 810 × 1200 mm
• Niveau sonore : ≤ 75 dB(A); refroidissement : air; filtre/sécheur : composants d'origine USA, technologie HASON 3 étapes
