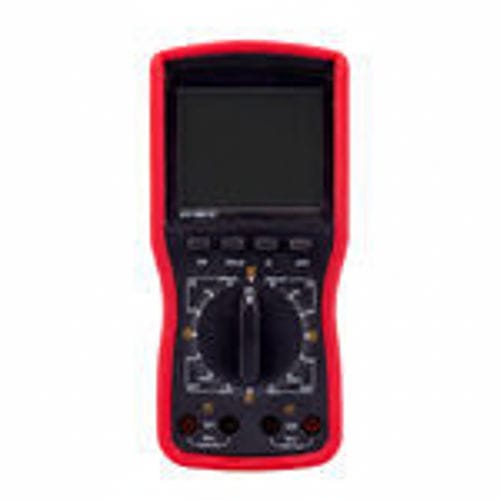

Phasemètre numérique SMG2000B

multifonctionpour câbles

Présentation
Le SMG2000B est un appareil portatif de mesure de phase numérique bi‑canal destiné aux mesures sur site de tension AC, courant AC et relations de phase (U‑U, I‑I, U‑I). Il utilise des transformateurs de courant à pince pour l'entrée courant et dispose d'entrées tension isolées afin d'éviter les courts‑circuits lors des contrôles de phase.

Fonctionnalités clés

• Conception à double pince et entrées tension isolées pour mesure de phase sûre entre tensions et/ou courants.
• Mesure de phase, séquence de phase, tension AC, courant AC et courant de fuite AC ; discrimination des groupes de transformateurs et des circuits inductifs/capacitifs.
• Entrée courant par pince — pas de déconnexion de la ligne requise ; mesure U1‑U2 réalisée avec entrées isolées pour éviter les court‑circuits.
• Écran LCD haute visibilité avec texte jusqu'à 25 mm et inclinaison d'affichage réglable (~70°) ; rétroéclairage blanc pour faible luminosité.
• Fonctions pratiques : maintien des données (HOLD), extinction automatique, alerte tension batterie.

Conditions de référence et de travail

• Température ambiante de référence : 23℃ ±1℃ ; plage de fonctionnement : 10℃–40℃ ; humidité relative <80% RH.
• Humidité de référence : 40%–60%.
• Forme d'onde du signal (référence) : sinusoïde, β = 0.05 ; fréquence de référence 50 Hz ±1 Hz ; fonctionnement 45–65 Hz.
• Tension d'alimentation instrument (référence) : 9V ±0.1V ; tolérance de fonctionnement : 9V ±1V.
• Amplitude requise pour mesure de phase : tension référence 100V ±20V (fonctionnement 30V–500V) ; courant référence 1A ±0.2A (fonctionnement 10mA–20.00A).
• Éviter champs électriques/magnétiques externes importants ; positionner le conducteur mesuré au centroid de la mâchoire de la pince.

Caractéristiques générales

• Modèle : SMG2000B. Alimentation : DC 9V (6 × piles alcalines 1.5V LR6).
• Affichage : LCD avec rétroéclairage blanc ; taille LCD 70 mm × 62 mm ; zone d'affichage 64 mm × 54 mm ; texte jusqu'à 25 mm.
• Dimensions : 196 mm × 92 mm × 54 mm ; masse hôte ≈1140 g (avec batteries) ; pinces ≈170 g chacune ; câbles ≈250 g.
• Taux d'échantillonnage : ≈3 lectures/seconde.
• Plages de mesure : tension AC 0–20V / 200V / 500V ; courant AC 0–200mA / 2A / 20A ; phase 0–360°.
• Plages d'amplitude pour mesure de phase : U1‑U2 30V–500V ; I1‑I2 10mA–10.00A ; combinaisons U‑I 10V–500V et 10mA–10.00A.
• Mise en maintien des données : appuyer sur HOLD (symbole "DH" affiché). Mise hors tension automatique : ≈15 minutes d'inactivité.
• Remplacement batterie conseillé si tension < 7.8–8.0V.
• Longueur câble de test : 1,5 m ; longueur du fil des pinces : 2 m.

Précision et performances

• Résolution/précision tension : 20V → 0,01V ; 200V → 0,1V ; 500V → 1V. Précision : ±(0,5% de la pleine échelle).
• Résolution/précision courant : 200mA → 0,1mA ; 2A → 1mA ; 20A → 10mA. Précision : ±(0,5% de la pleine échelle).
• Phase : 0–360° affiché ; résolution 1° ; précision ±1° (conditions de référence).

Sécurité et isolation

• Tenues en tension : entre entrée tension et boîtier 500V/50Hz AC (1 min) ; entre noyau/poignée/enroulement secondaire de la pince 1000V/50Hz AC (1 min) ; entre deux entrées tension 500V/50Hz AC (1 min).
• Résistance d'isolement : ≥10 MΩ entre circuits et boîtier et entre deux entrées tension.
• Structure : double isolation ; impédance d'entrée : ≈1 MΩ (mode U1‑U2 : 40 kΩ).
