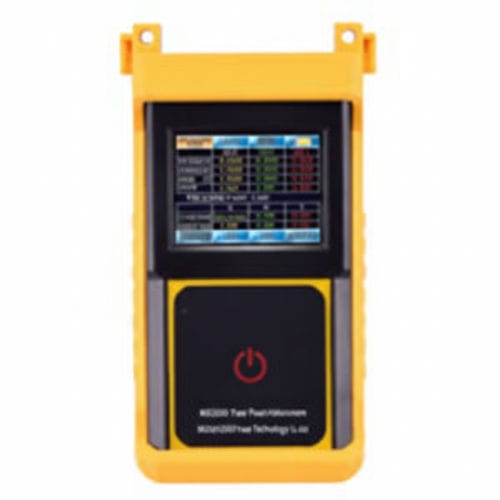

Phasemètre numérique SMG3000

multifonction

Le SMG3000 est un voltampèremètre de phase portable conçu pour la mesure et l'analyse précises sur site des installations électriques triphasées. Il permet la mesure simultanée des tensions, des courants quatre fils, des angles de phase, de la fréquence et des paramètres de puissance, avec visualisation et fonctions de stockage des données.

Principales fonctionnalités :

• Mesure simultanée des tensions triphasées et des courants quatre fils (incluant le courant de neutre/ligne zéro).
• Mesure simultanée des angles de phase de la tension, du courant et de la puissance ; détection de la séquence des phases.
• Mesure de la fréquence et discrimination automatique des enroulements de transformateur.
• Reconnaissance automatique des charges capacitives et inductives.
• Affichage du diagramme vectoriel hexagonal et analyse des séquences de couleurs sur écran TFT 3,5" tactile.
• Mesure de la puissance active (P), réactive (Q), apparente (S), de la puissance triphasée et du facteur de puissance.
• Fonctions d'enregistrement, de stockage statique et de revue des données pour rapports sur site.
• Batterie lithium rechargeable offrant une autonomie veille/usage continue supérieure à 20 heures.

Caractéristiques / spécifications techniques :

• Tension : plage 1 ～ 500 V ; précision : 0,5 % × plage ; résolution : 0,01 V.
• Courant : plage 0,001 ～ 10 A ; précision : 0,5 % × plage ; résolution : 0,0001 A.
• Puissance active (P) : plage 0,001 ～ 5000 W ; précision : 0,5 % × lecture (PF = 1) ; résolution : 0,1 W.
• Puissance réactive (Q) : plage 0,001 ～ 5000 VAR ; précision : 0,5 % × lecture (PF = 0) ; résolution : 0,1 VAR.
• Puissance apparente (S) : plage 0,001 ～ 5000 VA ; précision : 0,5 % × lecture ; résolution : 0,1 VA.
• Fréquence : plage 45 ～ 65 Hz ; précision : 0,1 % × lecture ; résolution : 0,01 Hz.
• Phase : plage 0 ～ 360° ; précision : ±2° ; résolution : 0,1°.
• Affichage : écran TFT couleur 3,5" tactile.
• Dimensions : 320 × 280 × 140 mm. Poids : 3,2 kg.
• Fonctions de données : enregistrement dynamique et stockage statique, revue et export des données.
• Batterie : batterie lithium rechargeable, autonomie veille/usage continu > 20 heures.

Applications :

• Analyse de la qualité de l'énergie et mise en service d'installations électriques.
• Maintenance et diagnostic de pannes dans les usines et réseaux de distribution.
• Essais de transformateurs et vérification de la séquence et du câblage des phases.
• Audits énergétiques et contrôle des systèmes de correction du facteur de puissance.

Appellations / synonymes :

• Voltampèremètre de phase
• Testeur de phase
• Voltampèremètre de phase portable
• Voltampèremètre de phase portable (main)
