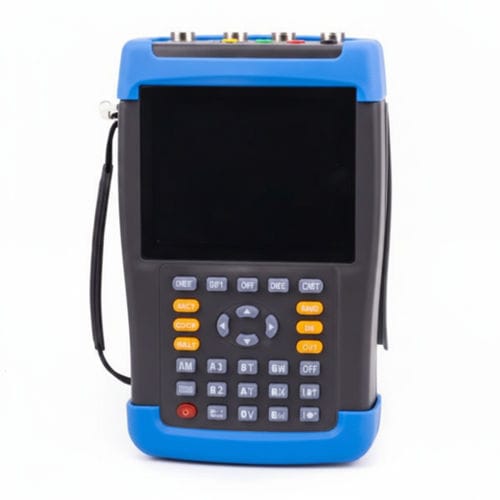

Analyseur de qualité d'énergie SMG7000

de signalde surveillancepour réseau électrique

Le SMG7000 est un analyseur portatif de la qualité de l'énergie conçu pour l'inspection sur site et la surveillance longue durée des réseaux électriques. Il détecte la distorsion de forme d'onde, les harmoniques, les fluctuations de tension / scintillement et les déséquilibres triphasés tout en fournissant des mesures électriques précises et une analyse vectorielle adaptée aux applications industrielles.

Fonctionnalités principales

• Instrument portable et haute précision pour la détection de distorsions, harmoniques, écarts de tension, scintillement et déséquilibres de phase.
• Mesures : tension, courant, puissance active/réactive/apparente, angle de phase, facteur de puissance et fréquence avec grande précision.
• Affichage de diagramme vectoriel pour vérification rapide du câblage et des relations de phase.
• Mesure du courant par transformateurs à pince (sans coupure) ; pinces : standard 5 A/25 A ; options 100 A/500 A et 400 A/2000 A.
• Analyse complète de la qualité de l'énergie : déviation de fréquence, déviation de tension, fluctuations, scintillement, déséquilibre triphasé et harmoniques jusqu'à 63 ordres.
• Affichage des formes d'onde monophasées et triphasées simultanément (tension et courant).
• Fonction verrouillage d'écran pour faciliter la lecture et l'analyse des données capturées.
• Surveillance des fluctuations de charge et enregistrement des tendances (tension, courant, puissances, fréquence, phase) selon des intervalles configurables.
• Surveillance dynamique et aide au réglage d'équipements électriques lors de la mise en service et des corrections de puissance.
• Évaluation des dispositifs de compensation réactive et des filtres avec rapports quantitatifs.
• Intervalle de stockage configurable et mémoire interne haute capacité : jusqu'à 18 mois d'enregistrement continu (intervalle 1 min).
• Interface USB pour transfert de données vers PC et compatibilité avec logiciels de gestion des données.
• Calendrier/horloge intégrés pour horodatage ; grand écran LCD couleur et clavier en silicone conducteur pour usage terrain.
• Batterie lithium‑ion rechargeable de forte capacité et boîtier compact et léger pour mobilité.

Caractéristiques techniques

• Modèle : SMG7000
• Plage de mesure de tension : 0 ~ 200 V ~ 800 V (commutation automatique)
• Plages de mesure du courant (par pinces) : standard 5 A / 25 A ; option 100 A / 500 A ; option 400 A / 2000 A
• Plage d'angle de phase : 0 ~ 359.99°
• Plage de fréquence : 45 ~ 55 Hz
• Canaux de tension : 3 (U_A, U_B, U_C)
• Canaux de courant : 3 (I_A, I_B, I_C)
• Analyse harmonique maximale : 63 ordres
• Stockage continu maximal (intervalle 1 min) : 18 mois
• Précision — paramètres électriques : tension ±0.2 % ; fréquence ±0.01 Hz ; courant et puissance ±0.5 % ; phase ±0.2°
• Précision qualité d'énergie : tension fondamentale ≤0.5 % FS ; courant fondamental ≤1 % FS ; erreur de phase ≤0.2° ; erreur tension harmonique ≤0.1 % ; erreur courant harmonique ≤0.2 % ; erreur de déséquilibre triphasé ≤0.2 % ; erreur déviation/fluctuation de tension ≤0.2 %
• Température de fonctionnement : -10 ℃ ~ +40 ℃
• Charge : 220 V AC, 45 Hz–55 Hz
• Consommation hôte : ≤ 3 VA
• Autonomie batterie (pleinement chargé) : ≤ 10 heures
• Isolation : résistance d'isolement entrées/boîtier ≥ 100 MΩ ; tenue 1,5 kV (fréquence réseau) 1 minute entre alimentation et boîtier
• Dimensions : 258 mm × 158 mm × 58 mm
• Poids : 1,8 kg
