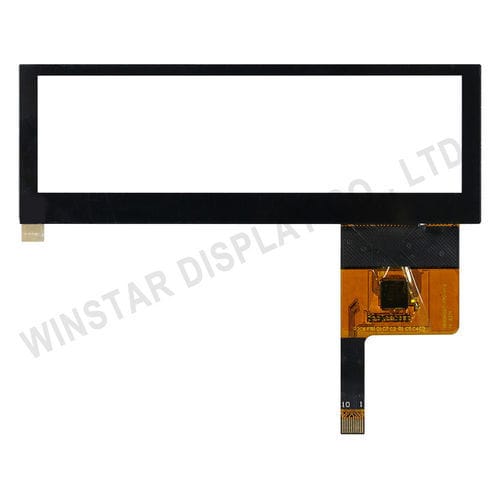

Dalle tactile capacitive TST0003R9B4111XXXX00

à technologie capacitive projetéetactile multipointpour applications industrielles

Résumé

• Modèle : TST0003R9B4111XXXX00
• Panneau tactile capacitif projeté 3,9 pouces, détection 5 points
• Structure : G+G (Verre sur Verre)
• Interface : I2C
• Driver IC : CYTMA568
• Mode d'entrée : Doigt
• Connecteur : COF-FPC

Points clés

• Panneau 3,9 pouces avec multi-touch 5 points
• Interface I2C pour communication simple avec l'hôte
• Structure G+G pour stabilité optique et mécanique
• Plage de température de fonctionnement étendue : -30℃ à +85℃ adaptée aux environnements industriels
• Tension d'alimentation : 2,8–3,3 V

Dessin / Dimensions
Dimensions extérieures : 104,5 × 36,0 × 1,98 mm
Zone visible : 96,04 × 26,34 mm
Taille panneau (diagonale) : 4,0 pouces
Structure : G+G

Environnement
Température de fonctionnement : -30℃ ～ +85℃ ; Humidité (sans condensation) : 45% - 90% HR
Température de stockage : -40℃ ～ +90℃ ; Humidité (sans condensation) : 5% - 95% HR

Caractéristiques optiques
Transparence : 87% ±5%
Haze : >3%

IC / Électrique
Driver IC : CYTMA568
Points de détection : 5
Interface : I2C
Alimentation : 2,8 ~ 3,3 V

Affectation des PIN
Pin 1 : VSS - Ground for analog circuit
Pin 2 : VDD - Power Supply
Pin 3 : SCL - I2C clock input
Pin 4 : NC - No connect
Pin 5 : SDA - I2C data input and output
Pin 6 : NC - No connect
Pin 7 : /RST - External Reset, Low is active
Pin 8 : NC - No connect
Pin 9 : /INT - External interrupt to the host
Pin 10 : VSS - Ground for analog circuit

Application / Description
Le TST0003R9B4111XXXX00 convient pour une intégration dans des équipements industriels, interfaces HMI embarquées et appareils intelligents nécessitant un affichage tactile compact et résistant aux variations de température. L'interface I2C et le connecteur COF-FPC facilitent l'intégration électrique et mécanique. La détection 5 points permet les gestes multi-touch de base.

Caractéristiques / spécifications techniques

• Modèle : TST0003R9B4111XXXX00
• Type : Capacitif projeté (PCAP)
• Points tactiles : 5
• Mode d'entrée : Doigt
• Connecteur : COF-FPC
• Structure : G+G
• Dimensions extérieures : 104,5 × 36,0 × 1,98 mm
• Zone visible : 96,04 × 26,34 mm
• Taille panneau (diagonale) : 4,0 pouces
• Interface : I2C
• Driver IC : CYTMA568
• Alimentation : 2,8 ~ 3,3 V
• Température de fonctionnement : -30℃ ～ +85℃
• Température de stockage : -40℃ ～ +90℃
• Humidité fonctionnement : 45% - 90% HR (sans condensation)
• Humidité stockage : 5% - 95% HR (sans condensation)
• Transparence : 87% ±5%
• Haze : >3%
