Afficheur à LED WFN0570A2T0WADNT000
TFT LCDIPStactile

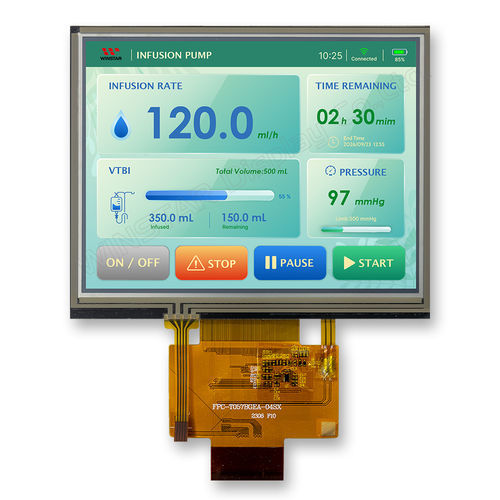

Afficheur à LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / tactile
Afficheur à LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / tactile
Afficheur à LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / tactile - image - 2
Afficheur à LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / tactile - image - 3
Afficheur à LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / tactile - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type d'écran
à LED, TFT LCD, IPS, tactiles, à écran tactile résistif
Type
couleur, à matrice de points
Format
640 x 480
Taille d'écran
5.7"
Applications
industriels, HMI
Interface
RGB
Autres caractéristiques
rétroéclairés, à rétroéclairage LED
Longueur

124,7 mm
(4,909 in)

Largeur

100 mm
(3,937 in)

Épaisseur

7,41 mm
(0,292 in)

Température d'utilisation

Min: -30 °C
(-22 °F)

Max: 80 °C
(176 °F)

Description

Présentation
  • WFN0570A2T0WADNT000 est un écran TFT LCD IPS 5,7 pouces équipé d'un écran tactile résistif (RTP).
  • Résolution : 640 x 480 pixels (format 4:3).
  • Luminosité typique : 400 cd/m².
  • Surface : traitement anti-reflets.
  • Angles de vision (IPS) : 89/89/89/89 degrés.
  • Interface : RGB 18 bits en mode SYNC+DE.
  • CI pilote : JD9168S (ou équivalent).
  • Tension de fonctionnement TFT typique : 3,15 V.
  • Plage de températures de fonctionnement : -30°C à +80°C.
  • Applications typiques : IHM industrielles, équipements de contrôle, instruments de mesure et systèmes embarqués avec interface tactile résistive.


Données mécaniques
  • Dimension : 5.7 pouces
  • Matrice de points : 640 x RGB x 480 (TFT)
  • Dimensions du module : 124.7 x 100 x 7.41 mm
  • Zone active : 115.2 x 86.4 mm
  • Pas des points : 0.18 x 0.18 mm
  • Type de LCD : TFT, Noir, Transmissif
  • Vue préférentielle : 89/89/89/89 (IPS)
  • Dalle tactile : Avec dalle tactile résistive
  • Surface : Anti-reflets


Valeurs nominales maximales absolues
  • Température de fonctionnement (TOP) : Min -30°C | Max +80°C
  • Température de stockage (TST) : Min -30°C | Max +80°C


Caractéristiques électroniques — Conditions de fonctionnement
  • Tension d'alimentation VCC (Ta=25°C) : Min 3.0 V / Typ 3.15 V / Max 3.3 V
  • Tension d'entrée (VIH) @ VCC=3.0V : Typ 0.7×VCC
  • Tension d'entrée (VIL) @ VCC=3.0V : Typ 0 ~ 0.3×VCC
  • Courant d'alimentation en fonctionnement ICC @ VCC=3.0V : Typ 50 mA, Max 75 mA


Conditions de fonctionnement des LED
  • Courant LED ILED : Typ 80 mA
  • Tension LED VLED+ : Min 15.6 V / Typ 18.0 V / Max 19.2 V
  • Durée de vie LED : Typ 50 000 heures


Fonction PIN sur l'interface — Définition des broches LCM
  • Pin1 GND; Pin2 VCC; Pin3 VCC; Pin4 GND; Pin5 NC; Pin6 GND; Pin7 NC; Pin8 GND; Pin9 UD (up/down selection); Pin10 LR (left/right selection); Pin11 /CSX (chip select for touch controller, connect to VCC if unused); Pin12 SCL; Pin13 SDA; Pin14 NC; Pin15 GND; Pins16-21 B5-B0; Pins25-30 G5-G0; Pins37-42 R5-R0; Pin43 VLED-; Pin44 VLED+; Pin45 DE; Pin46 CLK; Pin47 HS; Pin48 VS; Pin50 GND


Caractéristiques / spécifications techniques
  • Modèle : WFN0570A2T0WADNT000
  • Taille diagonale : 5.7 pouces
  • Résolution : 640 x 480 pixels (4:3)
  • Zone active : 115.2 x 86.4 mm
  • Dimensions du module : 124.7 x 100.0 x 7.41 mm
  • Pas des points : 0.18 x 0.18 mm
  • Rétroéclairage : LED blanc (ILED typ. 80 mA, VLED typ. 18.0 V)
  • Luminosité : 400 cd/m² (typique)
  • Driver IC : JD9168S (ou équivalent)
  • Interface : RGB 18 bits (SYNC+DE)
  • Dalle tactile : résistive (RTP)
  • Surface : anti-reflets
  • Tension de fonctionnement TFT : typ. 3.15 V (VCC 3.0–3.3 V)
  • Courant d'alimentation typique : 50 mA (ICC typ.)
  • Température de fonctionnement : -30°C à +80°C
  • Durée de vie LED : typ. 50 000 heures
