Carte d'évaluation pour afficheur WL0F00088000BGXAANA00

Présentation

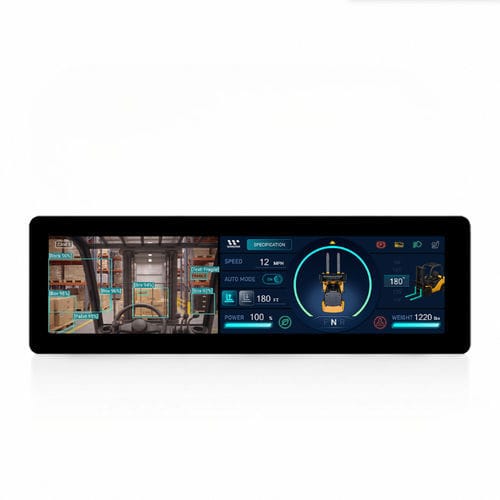

WINSTAR WL0F00088000BGXAANA00 est une carte de développement Edge AI au format barre 8,8 pouces basée sur le MCU STM32N657. Elle cible les projets de vision embarquée et d'IHM avancées sur plateforme MCU, en combinant un écran IPS ultra-large PCAP, des entrées caméra MIPI CSI-2 et parallèles, de multiples interfaces terrain et des capacités d'inférence IA embarquée sur une plateforme MCU validée.

Traitement et fonctions clés

• Écran: 8,8 pouces ultra-large IPS, 1920 × RGB × 480 (format barre 4:1)
• Tactile: Panneau capacitif projeté (PCAP)
• MCU: STM32N657, RAM 32 MB; Flash externe 64 MB
• Caméra: Interfaces MIPI CSI-2 et parallèles
• Interfaces: CAN FD, RS485, RS232, Ethernet (LAN), USB-C, UART, SPI, I2C, GPIO
• Alimentation: Tension de fonctionnement 9–36 Vdc
• Luminosité: Typ. 450 cd/m² (Min. 350 cd/m²)
• Logiciel: Support ST TouchGFX; prise en charge d'algorithmes audio embarqués (wake-word, reconnaissance vocale)

Applications

• Systèmes de vision Embedded AI (reconnaissance d'images, détection d'objets, détection d'anomalies)
• Panneaux de commande industriels et IHM grand format
• Intégration en rack 2U ou panneaux basse hauteur
• Tableaux de bord pour véhicules off-highway et panneaux opérateurs
• Surveillance d'équipements et appareils connectés

Kit démo et évaluation
WINSTAR propose un Demo Kit incluant la carte HMI 8,8", un module caméra validé et les accessoires nécessaires pour accélérer l'évaluation et le prototypage d'applications AI Vision et IHM.

Remarques produit
Référence: WL0F00088000BGXAANA00. État: validation de fiabilité en cours; échantillons de production de série prévus à partir d'octobre.

Spécifications techniques (extraits)

• Tension de fonctionnement: 9 V ~ 36 V (dynamic)
• MCU: STM32N657
• RAM: 32 MB; Flash externe: 64 MB
• Taille LCD: 8.8 pouces; Matrice de points: 1920 × RGB × 480
• Zone active: 218.88 (H) × 54.72 (V) mm; Dimensions module: 241.3 × 74.3 × 28.7 mm
• Pas de pixel: 0.114 × 0.114 mm; Luminosité: Min 350 / Typ 450 cd/m²
• Température fonctionnement: -20 °C à +70 °C; stockage: -30 °C à +80 °C
• BOM: LCM = WF88BTYA8MNG10#; PCBA = PB4V0008R800BD661X00

Interfaces & résumé des pins

• CON1: VIN, +3V3 (JTAG), SWCLK, SWDIO, NRST, BOOT0, SPI (CS/CLK/MOSI/MISO), UART, I2C, ADC/PWM/GPIO
• CON3: CAN_H / CAN_L (bus CAN)
• CON4: RS485_A / RS485_B
• CON6: Lignes MIPI CSI, CAM_SCL/CAM_SDA, CAM_NRST, CAM_EN, VDD_CAM (+3.3V), TOF/IMU interrupts, GND

Note
Plateforme conçue pour des implémentations Edge AI à faible latence et respectueuses de la confidentialité sur architectures MCU. Adaptée au prototypage rapide et aux intégrations séries lorsque les systèmes Linux ne sont pas requis.
