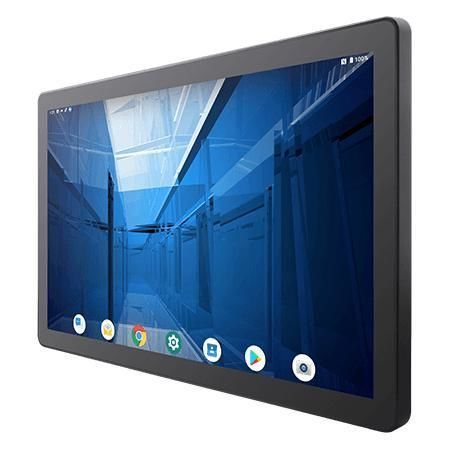

Panel PC à écran tactile multi-points W24IM3S-GCA2

à écran tactile capacitif PCAP24"1920 x 1080

Présentation
Winmate W24IM3S-GCA2 est un panneau PC PCAP 24 pouces de la série G-WIN GC, conçu pour le contrôle machine, l'automatisation des usines et les IHM opérateur. Il associe une plateforme ARM A53 Quad Core à une conception sans ventilateur, une façade avant véritablement plate avec protection frontale IP65 et des E/S complètes pour l'intégration industrielle. Le système supporte Android (par défaut) et des distributions Linux en option pour les applications embarquées.

Points clés

• Processeur ARM A53 Quad Core 2,0 GHz
• Conception fanless et consommation très faible
• Façade frontale IP65 contre eau et poussière
• Surface avant vraie plate, bord à bord, facile à nettoyer
• Écran tactile Projected Capacitive (PCAP) multi-touch
• E/S complètes : Micro USB OTG, 2 x USB 2.0, RS232/422/485, LAN Gigabit, Micro SD, Micro HDMI (optionnel)
• Android (par défaut) ; Linux (Yocto, Ubuntu Server) en option

Applications

• Panneaux de contrôle machine et postes HMI
• Automatisation d'usine et surveillance de processus
• Postes opérateur embarqués pour véhicules et équipements

Design et ergonomie
La façade plate sans rebord facilite le nettoyage et réduit l'infiltration de saletés. L'écran PCAP multi-touch offre une saisie précise et multi-doigts pour une interaction opérateur intuitive. Les montages VESA et en panneau permettent des installations flexibles tout en gardant l'accès aux E/S.

Certifications et robustesse

• Façade IP65 (selon modèle)
• Conforme aux essais MIL-STD-810H pour choc et vibration
• Certifications CE et FCC

Spécifications (vue d'ensemble)

• Modèle : W24IM3S-GCA2
• Écran : 24,0 pouces, 1920 x 1080, 250 nits, contraste 3000:1, angles de vue 89/89/89/89
• Zone active : 527,04 x 296,46 mm
• CPU : ARM A53 Quad Core 2,0 GHz
• Mémoire : 4 GB LPDDR4
• Stockage : eMMC 32 GB embarqué
• OS : Android 11 (upgradable to Android 13) par défaut ; Linux Yocto 5.15.47 (QT 5.15) / Ubuntu Server 22.04 en option
• Sans-fil : Wi‑Fi / Bluetooth en option
• Dimensions : 588 x 358 x 55 mm — Découpe : 388 x 280 mm
• Montage : Panel mount et VESA mount
• Boîtier : boîtier métal avec bezel plastique
• Environnement : fonctionnement 0°C à 50°C, 10% à 90% RH sans condensation — stockage -20°C à 60°C
• Alimentation : 12V DC via bornier (par défaut) ; 9~36V optionnel — Adaptateur : 12V/50W (accessoire) ; 12V/84W mentionné
• E/S : 2 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG ; 1 x RS232/422/485 ; 1 x RJ45 10/100/1000 ; 1 x Micro SD (max 32 GB) ; 1 x Micro HDMI (optionnel) ; Audio : 2 x haut-parleurs (optionnel)
• Accessoires : Guide de démarrage rapide (hardcopy), adaptateur secteur, cordon d'alimentation, bornier 3 broches vers DC jack
