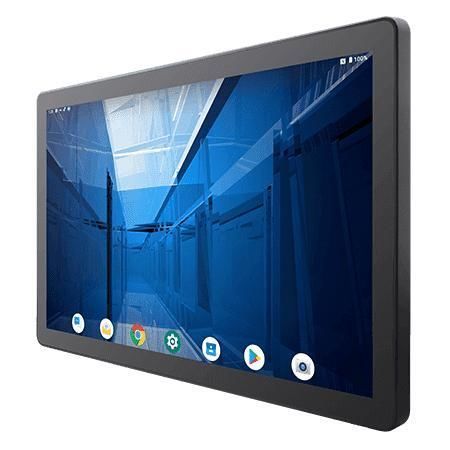

Panel PC à écran tactile multi-points W22IM3S-GCA3

à écran tactile capacitif PCAP21.5"1920 x 1080

Présentation
Le Winmate W22IM3S-GCA3 est un panneau PC industriel 21,5 pouces de la série G-WIN GC, destiné aux applications HMI, contrôle machine et automatisation d'usine. Il intègre un processeur ARM A53 quad-core, un écran tactile Projected Capacitive (PCAP), une conception fanless et une face avant véritablement plate avec indice de protection frontal IP65.

Principales caractéristiques

• Processeur ARM A53 Quad Core 2,0 GHz
• Écran 21,5" Full HD (1920 x 1080) avec PCAP multi-touch
• Conception sans ventilateur pour une consommation réduite et une fiabilité accrue
• Face avant IP65 et surface bord à bord véritablement plate
• E/S complètes : 2 x USB 2.0 Type A, 1 x Micro USB OTG, 1 x RS232/422/485, 1 x RJ45, 1 x Micro SD, 1 x Micro HDMI (optionnel)
• Systèmes d'exploitation : Android (par défaut) ou options Linux

Design et ergonomie
La surface frontale true-flat facilite le nettoyage et limite l'accumulation de poussières en environnements industriels. Le PCAP multi-touch offre une saisie réactive adaptée aux interfaces HMI. Les options de montage incluent découpe pour panneau et fixation VESA pour des installations murales, bureau ou embarquées tout en conservant un accès aisé aux E/S.

Certifications

• CE
• FCC

Résumé technique
Affichage : 21,5", 1920 x 1080, 250 nits, contraste 3000:1, angles de vue 89/89/89/89
Système : ARM A53 Quad Core 2,0 GHz, 4 Go LPDDR4, 32 Go eMMC embarqué, Android 11 (par défaut, évolutif), options Linux Yocto/Ubuntu
Mécanique : Dimensions 530 x 322 x 55 mm ; découpe 457 x 250 mm ; boîtier métal avec façade plastique ; montage panel & VESA
Environnement : Fonctionnement 0°C à 50°C, stockage -20°C à 60°C, humidité 10%–90% RH non condensante ; choc et vibration selon MIL-STD-810H ; face avant IP65

E/S et multimédia

• USB : 2 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x Gigabit LAN (10/100/1000 Mbps)
• Vidéo : 1 x Micro HDMI (optionnel)
• Audio : 2 x haut-parleurs (optionnel)
• SD : 1 x Micro SD (jusqu'à 32 Go)

Alimentation
Entrée standard 12V DC via bornier ; option 9–36V selon configuration. Adaptateurs et puissances disponibles selon modèle (ex. 12V 50W ou 12V 84W selon configuration).

Applications et remarques
Conçu pour HMI industriel, panneaux de contrôle machine, automatisation d'usine et intégration OEM nécessitant une disponibilité produit sur le long terme, un fonctionnement fanless fiable et une maintenance terrain facilitée.

Caractéristiques / spécifications techniques

• Modèle : W22IM3S-GCA3
• Affichage : 21,5" FHD (1920x1080), 250 nits, PCAP multi-touch
• Processeur : ARM A53 Quad Core 2,0 GHz
• Mémoire : 4 GB LPDDR4
• Stockage : 32 GB eMMC embarqué
• OS : Android 11 (upgradable), Linux Yocto/Ubuntu en option
• E/S : 2x USB 2.0, 1x Micro USB OTG, 1x RS232/422/485, 1x RJ45, 1x Micro SD, 1x Micro HDMI (optionnel)
• Dimensions : 530 x 322 x 55 mm ; découpe 457 x 250 mm
• Température de fonctionnement : 0°C à 50°C ; stockage : -20°C à 60°C
• Indice frontal : IP65
• Certifications : CE, FCC
