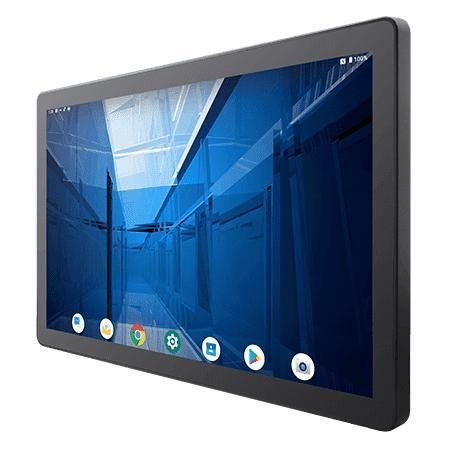

Panel PC à écran tactile multi-points W22MG3S-GCA3

à écran tactile capacitif PCAP21.5"1920 x 1080

Présentation
Winmate W22MG3S-GCA3 est un panneau PC 21,5 pouces de la série G-WIN GC, équipé d'un SoC ARM (2 x A78 2,0 GHz + 4 x A55 2,0 GHz). Conçu pour le contrôle machine, l'automatisation d'usine et les applications IHM opérateur nécessitant une façade avant IP65, un nettoyage simplifié et un fonctionnement fanless à faible consommation.

Principales caractéristiques

• SoC ARM : 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
• Refroidissement sans ventilateur (dissipateurs et chambres à vapeur) ; consommation très faible
• Façade avant IP65 (protection contre l'eau et la poussière)
• Surface avant véritablement plate, bord à bord, facile à nettoyer
• Nombreuses E/S : 1 x USB Type-C (OTG), 2 x USB 2.0 Type A, 1 x RS232/422/485, 1 x RJ45 Gigabit LAN, 1 x emplacement Micro SD, 1 x Micro HDMI (optionnel)

Conception et ergonomie
Boîtier métallique avec un bord frontal en plastique combinant robustesse industrielle et options de montage (montage en panneau / VESA). La face avant plate réduit les interstices et facilite l'entretien dans les environnements de production.

Refroidissement et efficacité énergétique
Conception fanless utilisant dissipateurs et chambres à vapeur pour un fonctionnement silencieux et une gestion thermique fiable. Alimentation par défaut 12V DC via bornier ; option 9~36V disponible. Adaptateurs et accessoires selon configuration.

Robustesse et résistance environnementale

• Indice frontal IP65 contre projections d'eau et poussières
• Choc : MIL-STD-810H Méthode 516.8 Procédure I
• Vibration : MIL-STD-810H Méthode 514.8 Procédure I
• Température de fonctionnement : 0°C à 50°C ; Stockage : -20°C à 60°C ; Humidité : 10%–90% HR, sans condensation

Certifications

• CE
• FCC

Applications

• Tableaux de contrôle machine et IHM opérateur
• Automatisation d'usine et interfaces SCADA
• Intégration OEM et interfaces opérateur embarquées

Caractéristiques / spécifications techniques

• Modèle : W22MG3S-GCA3
• Affichage - Taille : 21,5 pouces
• Affichage - Tactile / Verre : Écran tactile capacitif projeté multi-touch (PCAP)
• Affichage - Résolution : 1920 x 1080
• Affichage - Luminosité : 250 nits
• Affichage - Contraste : 3000:1
• Affichage - Angles de vue : 89/89/89/89
• Affichage - Zone active : 476,64 x 268,11 mm
• Processeur : ARM 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
• Mémoire : 4 GB LPDDR4
• Stockage : Onboard 32 GB
• Systèmes d'exploitation : Android 13 (par défaut) ; Linux Yocto 5.15.47 avec Qt 5.15 (optionnel) ; Linux Ubuntu 22.04 (optionnel)
• Sans fil : WLAN / Bluetooth (optionnel)
• Dimensions : 530 x 322 x 55 mm ; Découpe : 457 x 250 mm
• Montage : Montage sur panneau / VESA
• Boîtier : Metal housing with plastic bezel
• Refroidissement : Fanless (dissipateurs et chambres à vapeur)
• Alimentation : 12V DC via bornier (par défaut) ; 9~36V en option ; Adaptateur : 12V 84W (accessoire)
• USB : 2 x USB 2.0 Type A ; 1 x USB 2.0 Type C (OTG)
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x LAN 10/100/1000 Mbps
• Vidéo : 1 x Micro HDMI sortie (optionnel)
• Audio : 2 x haut-parleur (optionnel)
• Carte SD : 1 x emplacement Micro SD
• Accessoires : Guide de démarrage rapide (papier), adaptateur AC, câble d'alimentation, borne 3 broches vers prise DC
• Indice IP : Façade IP65
• Certifications : CE, FCC
