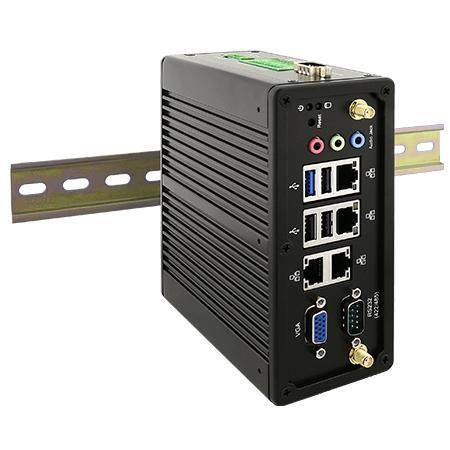

PC box IBDRW100-EX

sur rail DINIntel® Celeron N2930RS-232

Présentation
Le Winmate IBDRW100-EX est un PC embarqué sur rail DIN certifié ATEX et Class I, Division 2, équipé d'un processeur Intel® Celeron® N2930. Conçu pour les applications en zones dangereuses (pétrole & gaz, chimie), il intègre un boîtier aluminium sans ventilateur, des E/S accessibles en façade/haut et une plage de fonctionnement étendue pour une installation fiable sur le terrain.

Principales caractéristiques

• Certifié ATEX Zone 2 (II 3G Ex nA IIC T4 Gc) et Class I, Division 2 pour usage en zone dangereuse
• Conçu pour automatisation industrielle et armoires de contrôle sur rail DIN
• Processeur Intel® Celeron® N2930 (1.83–2.16 GHz)
• 1 x RS232/422/485 (commutable par cavalier)
• 4 x LAN Gigabit, 1 x USB 3.0, 3 x USB 2.0, 1 x VGA, sortie audio, entrée d'alimentation isolée
• Boîtier aluminium et conception sans ventilateur pour dissipation passive
• Température de fonctionnement large : -20 °C à 60 °C
• Certifié AWS IoT Greengrass

Certifications

• ATEX II 3G Ex nA IIC T4 Gc (Zone 2)
• Class I, Division 2, Groups A,B,C,D (C1D2)
• CE, FCC
• UL 508; CSA C22.2 No.142-m1987
• UL 60950-1; CSA C22.2 No. 60950-1-07; EN 62368-1
• EN 60079-0; EN 60079-15
• MIL-STD-810G (options vibration/choc)

Points forts et usages prévus
La double certification (ATEX / C1D2) et le format compact sur rail DIN rendent l'IBDRW100-EX adapté comme collecteur de données distant, passerelle de protocoles ou poste HMI dans des systèmes de contrôle en zones dangereuses. L'implantation des E/S en façade/haut facilite le câblage et la maintenance dans les armoires et boîtiers terrain.

Spécification système

• Processeur : Intel® Celeron® N2930 (1.83–2.16 GHz)
• Mémoire : 1 x SO‑DIMM DDR3L 1600 MHz ; 4 Go par défaut ; jusqu'à 8 Go en option
• Stockage : mSATA SSD 128 Go par défaut ; options 256/512 Go ; SATA III optionnel pour disque 2,5"
• Ethernet : 4 x contrôleurs Intel® Gigabit Ethernet (un port peut être désactivé si WLAN installé)
• Sécurité : TPM (optionnel)
• Systèmes d'exploitation : Windows 7 Embedded / Windows 10 IoT Enterprise (64-bit) / Ubuntu 20.04 (optionnels)
• WLAN/BT : optionnel via mPCIe ; Extensions : 2 x emplacements mPCIe

Mécanique

• Dimensions : 139 x 65,4 x 152 mm
• Poids : 1,5 kg
• Montage : rail DIN
• Boîtier : aluminium
• Refroidissement : sans ventilateur

Environnement

• Température de fonctionnement : -20 °C à 60 °C
• Température de stockage : -40 °C à 80 °C
• Humidité : 10 % à 90 % HR, sans condensation
• Chocs & vibrations : options MIL-STD-810G

Ports d'E/S

• USB : 1 x USB3.2 Gen1 (Type-A), 3 x USB2.0 (Type-A)
• Série : 1 x RS232/422/485 DB9 (par défaut RS232), 1 x RS422/485 DB9 isolé (par défaut RS422)
• LAN : 4 x RJ45 Gigabit
• Vidéo : 1 x VGA DB15
• Audio : Mic in ; Line in ; Line out
• DIDO : 1 x DIO isolé 5V 9-in/9-out (bornier 20 broches) ; variantes isolées 30V en option
• Alimentation : 1 x 9–36V DC isolé via bornier 3 broches

Alimentation

• Entrée : 9–36V DC isolé (bornier 3 broches)
• Adaptateur : 12V 36W (accessoire courant)

Contrôles & boutons

• Bouton Reset x1

Accessoires (inclus / optionnels)

• Inclus : adaptateur 100~240V AC→DC, cordon d'alimentation, bornes pour DIDO, câble open-wire, kit de montage DIN Rail, supports de câble
• Optionnels : clip de montage DIN (DR-MC), kit support câble (DR-CH), SSD/mSATA supplémentaires, modules WLAN

Applications

• Surveillance de tête de puits, surveillance de réservoirs chimiques, passerelle de données en raffinerie, passerelles d'automatisation en zones dangereuses

Spécifications techniques

• Modèle : IBDRW100-EX
• Marque : Winmate
• CPU : Intel® Celeron® N2930 (1.83–2.16 GHz)
• Mémoire : 4 Go DDR3L (par défaut), extensible
• Stockage : mSATA SSD 128 Go (par défaut); option SATA III pour disque 2,5"
• I/O : 4 x GigE, 4 x USB, RS232/422/485, VGA, audio
• Alimentation : 9–36V DC isolé
• Température fonctionnement : -20 °C à 60 °C
• Certifications : ATEX Zone 2 ; Class I Div.2 ; CE ; FCC ; UL ; CSA ; EN 62368-1
