PC edge IBDRW100-EL

Edge AIintelligence artificielled'inférence IA

Présentation

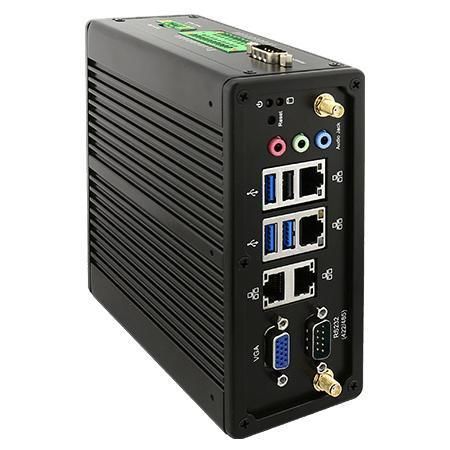

Le Winmate IBDRW100-EL est un PC boîtier monté sur rail DIN conçu pour la vision industrielle, l'inférence IA en périphérie et l'automatisation industrielle. Il intègre un processeur Intel® Celeron® N6211, un boîtier en aluminium sans ventilateur, une large plage de températures de fonctionnement et des E/S flexibles pour caméras, capteurs et systèmes de contrôle.

Points forts

• Montage sur rail DIN pour intégration compacte en armoire
• Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• 1 x SO-DIMM DDR4 (jusqu'à 16 Go), 4 Go par défaut (options disponibles)
• 4 x 2,5 Giga LAN RJ45 ; 3 x USB 3.2 Gen2, 1 x USB 2.0
• 1 x RS232/422/485 (sélectionnable via BIOS) et option RS422/485 isolée
• VGA DB15, entrées/sorties audio (Mic/Line In/Line Out)
• Boîtier aluminium sans ventilateur, alimentation isolée 9–36V DC
• Certifié AWS IoT Greengrass

Applications typiques

• Systèmes de vision et d'inspection
• Inférence IA en périphérie et analyse
• Automatisation d'usine, passerelle de protocole, acquisition de données

Points techniques
Le format compact sur rail DIN facilite l'installation dans les armoires de contrôle. Le boîtier aluminium sans ventilateur assure une gestion thermique passive sur les plages de température industrielle. Les multiples ports LAN haut débit et les options série flexibles permettent la connexion de caméras, capteurs et automates.

Spécifications système

• Processeur : Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• Mémoire : 4 Go par défaut ; option 8 Go ; 1 x SO-DIMM DDR4 jusqu'à 16 Go
• Stockage : 128 Go SSD par défaut ; options 256/512 Go, 1 To, 2 To ; 1 x SATA III pour SSD/HDD 2,5" (option)
• Réseau : 4 x 2,5 Giga LAN (contrôleurs Intel®)
• Sécurité : TPM 2.0
• OS (optionnel) : Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Ubuntu 22.04
• Extension : M.2 2230 E-key (Wi‑Fi), M.2 2242 B-key (SSD)

Caractéristiques mécaniques

• Dimensions : 139 x 65,4 x 152 mm
• Poids : 1,5 kg
• Montage : rail DIN
• Boîtier : aluminium, sans ventilateur

Environnement

• Température de fonctionnement : -20°C à 60°C
• Température de stockage : -40°C à 70°C
• Humidité : 10 % à 90 % HR, sans condensation
• Choc & vibration : options MIL-STD-810H

Certifications

• CE, FCC, IC
• UL/CSA 62368-1
• AWS IoT Greengrass

E/S

• USB : 3 x USB 3.2 Gen2 (Type-A), 1 x USB 2.0 (Type-A)
• Série : 1 x RS232/422/485 DB9 (sélectionnable) ; 1 x RS422/485 isolé DB9 (option)
• LAN : 4 x 2,5 Giga LAN RJ45
• Vidéo : 1 x VGA DB15
• Audio : Mic in, Line in, Line out
• Extension : 1 x M.2 2242 B-key (SSD SATA), 1 x M.2 2230 E-key (Wi‑Fi)
• DIDO : DIO isolé 5V 9-in/9-out (20 broches), variantes 30V optionnelles
• Alimentation : 9–36V DC isolé (bornier 3 broches)

Commandes & accessoires

• Bouton Reset
• Accessoires inclus/optionnels : adaptateur 100–240V AC→DC, cordon d'alimentation, connecteurs borniers pour DIDO, câbles open-wire, adaptateurs, kit de montage rail DIN

Alimentation

• Entrée nominale : 9–36V DC isolé
• Adaptateur : 12V 84W (référence listée)

Caractéristiques techniques

• Modèle : IBDRW100-EL
• CPU : Intel® Celeron® N6211
• Mémoire : SO-DIMM DDR4 jusqu'à 16 Go (4 Go par défaut)
• Stockage : 128 Go SSD par défaut, extensible
• Réseau : Quad 2,5 GbE
• Montage : rail DIN
• Température de fonctionnement : -20°C à 60°C
• Certifications : CE / FCC / IC, UL/CSA 62368-1, AWS IoT Greengrass
