PC box IBDRW100-EX-P

sur rail DINIntel® Atom x7-E3950Intel® Apollo Lake E3950

Résumé

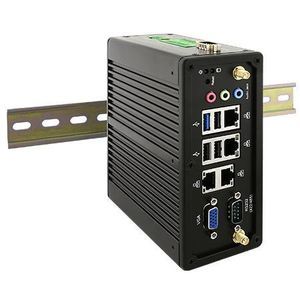

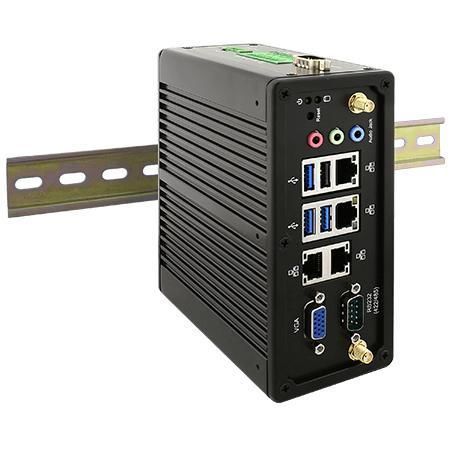

Le Winmate IBDRW100-EX-P est un PC boîtier rail DIN certifié ATEX / Class I, Division 2 (C1D2) pour environnements dangereux. Il intègre un processeur Intel® Atom® E3950 dans un boîtier aluminium sans ventilateur, adapté aux applications pétrole & gaz, industrie chimique et automatisation nécessitant des E/S accessibles et une large plage de température de fonctionnement.

Principales caractéristiques

• Conforme ATEX / Class I, Division 2 (C1D2) pour zones dangereuses
• Format montage sur rail DIN pour armoires de commande
• Processeur Intel® Atom® E3950 intégré (1,6 GHz, jusqu'à 2,0 GHz)
• RS232/422/485 sélectionnable via BIOS
• 4 x Gigabit LAN, 3 x USB 3.0, 1 x USB 2.0, 1 x VGA, I/O audio standard
• Refroidissement passif, boîtier aluminium
• Plage de température: -40 °C à 70 °C
• Certifié AWS IoT Greengrass pour intégration edge/IoT

Certifications

• CE, FCC, IC
• UL 62368-1, EN 62368-1, CSA C22.2 No. 62368-1-14
• Class I, Div.2, Groups A,B,C,D T4(T5)
• CAN/CSA C22.2 NO. 213-17, UL 121201 Ed.9
• Options MIL-STD pour choc et vibration

Spécifications système

• Processeur: Intel Atom E3950 (1,6 GHz, jusqu'à 2,0 GHz); options E3940/E3930
• Mémoire: 4 Go par défaut, jusqu'à 8 Go en option
• Stockage: 128 Go SSD par défaut; options 256/512 Go; M.2 2242 B-key (SATA); 1 x SATA III pour 2,5" SSD/HDD (option)
• Ethernet: 4 x Gigabit LAN (RJ45)
• Sécurité: TPM 2.0
• Systèmes: Windows 10 IoT Enterprise 64-bit (option), Linux Ubuntu 20.04 (option)
• WLAN/BT: option via M.2 2230 E-key

Mécanique

• Dimensions: 139 x 65,4 x 152 mm
• Poids: 1,5 kg
• Montage: Rail DIN
• Boîtier: Aluminium, conception sans ventilateur

Environnement

• Humidité: 10%–90% HR, sans condensation
• Température de fonctionnement: -40 °C à 70 °C
• Température de stockage: -40 °C à 80 °C
• Choc & vibration: options MIL-STD disponibles

Ports E/S

• USB: 3 x USB3.2 Gen1 (Type-A); 1 x USB2.0
• Série: 1 x RS232/422/485 DB9 (sélectionnable); 1 x RS422/485 isolé (option)
• LAN: 4 x Gigabit RJ45
• Vidéo: 1 x VGA DB15
• Audio: Mic in, Line in, Line out
• DIDO: 1 x Isolated 5V 9-in/9-out DIO (borne 20-pin); options DIO 30V disponibles
• Alimentation: 9–36V DC isolée via bornier 3-pin

Alimentation & Accessoires

• Tension: 9 V à 36 V DC
• Adaptateur courant: 12 V, 84 W (selon kit)
• Fourni: adaptateur AC 100–240V, cordon d'alimentation, borniers DIDO, kit de montage rail DIN, fixations câbles
• Accessoires optionnels: Clip de montage DIN (DR-MC), kit de maintien câbles (DR-CH)

Notes de sécurité produit

• Le suffixe "-EX" indique l'adéquation aux zones explosibles ; respecter les procédures de sécurité électrique en zone dangereuse.
• Le design fanless limite les pièces mobiles ; vérifier les températures de surface et les procédures de connexion pour C1D2.
• Ne pas connecter/déconnecter l'alimentation ou les E/S sous tension dans les emplacements dangereux ; utiliser des connexions sécurisées.

Applications & Résumé technique

• Modèle: IBDRW100-EX-P
• Applications: surveillance de pipelines, automatisation d'unités de raffinage, contrôle de dosage chimique en zone 2
• Spécifications clés: Intel® Atom® E3950, 4 Go par défaut (8 Go opt.), 128 Go SSD par défaut, 4 x GbE, RS232/422/485, montage rail DIN, certification ATEX/C1D2
