Circulateur Yonos MAXO

Résumé

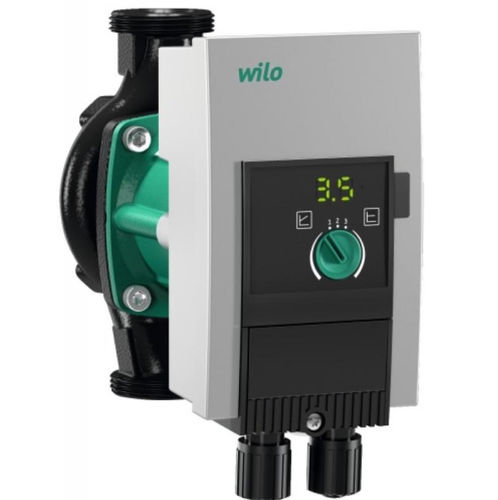

Circulateur à rotor noyé Wilo Yonos MAXO 40/0,5-12 PN 6/10, à commande électronique, destiné aux installations de chauffage, ventilation et climatisation. Moteur synchrone ECM avec réglage de puissance intégré pour une régulation continue de la pression différentielle.

Caractéristiques principales

• Modes de régulation présélectionnables : Δp-v (variable), Δp-c (constante), vitesse constante (3 vitesses)
• Affichage LED pour réglage de la consigne et indication d'erreur
• Raccordement électrique rapide avec fiche Wilo
• Voyant de défaut et contact pour signalisation de défaut centralisée

Caractéristiques hydrauliques
Pression de service maximale (PN) : 10 bar
Hauteur manométrique Hmax : 12,6 m
Débit Qmax : 24,8 m³/h
Hauteur d'aspiration minimale à 50 °C : 5 m
Hauteur d'aspiration minimale à 95 °C : 12 m
Hauteur d'aspiration minimale à 110 °C : 18 m
Température du fluide : -20 °C à 110 °C
Température ambiante : -20 °C à 40 °C

Caractéristiques du moteur
Indice d'efficacité énergétique (IEE) : ≤ 0,20
Alimentation : 1~230 V ±10%, 50/60 Hz
Courant : 0,17 A – 2,4 A
Puissance nominale P2 : 450 W
Plage de vitesses : 950 – 4600 1/min
Puissance absorbée P1 : 15 W (min) – 550 W (max)
Émission / Immunité : EN 61800-3;2004+A1;2012 (C1/C2)
Passe-câbles : 2 x M20x1.5
Classe d'isolation : F
Indice de protection : IPX4D

Matériaux
Corps de pompe : fonte grise
Roue : PPS-GF40
Arbre : acier inoxydable
Palier : carbone-graphite

Dimensions de montage
Raccord pompe : DN 40
Entraxe / longueur port-à-port L0 : 250 mm

Équipement / Fonctions

• Modes de commande : Δp-v, Δp-c, vitesse constante (3 niveaux)
• Fonction multi-pompe : principal/secours (avec module Connect Yonos MAXO)
• Affichage : valeur de consigne et codes d'erreur (afficheur LED en segments)

Équipement additionnel
Homologations : CE, VDE, EAC
Coque d'isolation thermique : accessoire
Filtre à particules : oui
Moteur protégé contre le blocage : oui

Connectivité
Entrée numérique : Ext. OFF (via module Wilo-Connect)
Sortie numérique : SSM / SSM-SBM (via module Connect)

Informations de commande et prix
Prix (HT) : EUR 2 256,-
Groupe de prix : PG2
ECO-contribution PMCB : EUR 0,01

Données produit
Marque : Wilo
Désignation : Yonos MAXO 40/0,5-12 PN 6/10
Référence : 2120647
EAN : 4048482235943
Couleur : vert/noir
Quantité minimum de commande : 1
Disponibilité : 2013-09-01

Emballage
Type : carton (emballage de transport)
Pièces par palette : 8 (4 par couche)

Dimensions & poids
Longueur avec emballage : 600 mm
Longueur L : 277 mm
Hauteur avec emballage : 400 mm
Hauteur H : 326 mm
Largeur avec emballage : 394 mm
Largeur W : 151 mm
Poids brut env. : 14,9 kg
Poids net env. : 13 kg

Texte de cahier des charges (résumé)
Pompe à commande électronique Wilo Yonos MAXO, circulateur à rotor noyé avec moteur synchrone ECM et régulation intégrée de la puissance. Versions brides standard pour DN 32–65 (PN 6/10) et DN 80/100 (PN 6).

Caractéristiques techniques

• Référence : 2120647
• Marque : Wilo
• Série : Yonos MAXO
• EAN : 4048482235943
• Pression max. : 10 bar
• Hauteur max. : 12,6 m
• Débit max. : 24,8 m³/h
• Température fluide : -20 °C à 110 °C
• Puissance nominale : 450 W
• Plage de vitesses : 950 – 4600 1/min
• Indice IEE : ≤ 0,20
• Indice de protection : IPX4D
• Raccord : DN 40; entraxe : 250 mm
• Poids net : env. 13 kg
