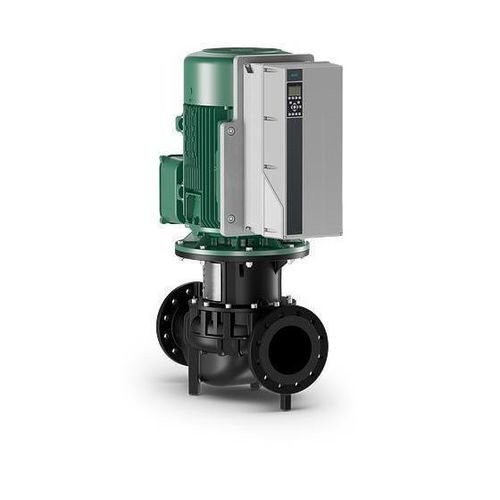

Pompe centrifuge Stratos GIGA series

d'eau glycoléeà eaupour eaux de refroidissement

Résumé
Pompe en ligne à haut rendement conçue pour le génie climatique, destinée au déplacement de grands volumes d'eau à des hauteurs manométriques élevées. Moteur à haut rendement de classe IE5 selon CEI 60034-30-2 et interfaces optionnelles pour la connexion à une gestion technique centralisée via modules enfichables.

Points forts

• Pompe à haut rendement innovante offrant un rendement global élevé
• Moteur de classe énergétique IE5
• Interfaces optionnelles via modules enfichables pour intégration BMS

Avantages / Description courte
Puissance maximale avec efficacité énergétique optimale. Idéale pour le pompage d'eau de chauffage, d'eau froide et de mélanges eau-glycol (selon limites) sans matières abrasives dans les installations de chauffage, eau froide et refroidissement.

Logos / certifications

• Classe de rendement moteur: IE5

Prestations de service recommandées

• Suivi de projet
• Mise en service
• Entretien

Exemples de variantes (extraits de la table produits)
Désignation du produit | MEI | IE | Diamètre nominal de la bride | Garniture mécanique | Entraxe L0 | Puissance nominale P2 (kW) | Phase | Référence | Groupe GRD
Stratos GIGA 100/5-56/30-R1 | 0,4 | IE5 | DN 100 | AQ1EGG | 550 mm | 29,2 kW | 3 | 2245358 | 13
Stratos GIGA 100/5-56/30-R1-S1 | 0,4 | IE5 | DN 100 | Q7Q7X4GG | 550 mm | 29,2 kW | 3 | 2245359 | 13
Stratos GIGA 100/5-68/45-R1 | 0,4 | IE5 | DN 100 | AQ1EGG | 550 mm | 44,3 kW | 3 | 2245346 | 13
Stratos GIGA 125/5-40/30-R1 | 0,4 | IE5 | DN 125 | AQ1EGG | 620 mm | 27,9 kW | 3 | 2245394 | 13
Stratos GIGA 150/5-34/30-R1 | 0,4 | IE5 | DN 150 | AQ1EGG | 770 mm | 27,9 kW | 3 | 2245478 | 14
Stratos GIGA 200/5-24/30-R1 | 0,4 | IE5 | DN 200 | AQ1EGG | 800 mm | 26,2 kW | 3 | 2245534 | 14

Conception
Pompe en ligne monocellulaire basse pression avec raccord à bride et garniture mécanique ; moteur ventilé IE5, adaptation électronique des performances hydrauliques.

Application
Pompage/évacuation d'eau de chauffage (selon VDI 2035), d'eau froide et de mélanges eau-glycol sans matières abrasives dans installations de chauffage, d'eau froide et de refroidissement.

Équipement / Fonction
Équipement/fonctionnement

• Modes de fonctionnement: PID-Control ; régulation de vitesse (n = constante)
• Entrées/sorties externes: 2x entrée analogique 0-10 V / 0-20 mA (commutable), 4x numérique 24 V (programmable), 1x sortie analogique 4-20 mA (programmable), 2x bornes numériques 24 V (entrée/sortie), 1x relais 240 V AC / deux relais à contact sec programmables (ou 1x 400 V AC temporisé)
• Tension auxiliaire: 1x 10 V DC pour potentiomètre, 2x 24 V DC pour thermistance protection moteur et alimentation capteurs
• Communication: Modbus; modules optionnels pour Profibus, DeviceNet, ProfiNet, Ethernet, Modbus TCP

Fonctions supplémentaires

• Protection intégrale moteur avec évaluation capteur PTC
• Régime de secours (diminution de vitesse en cas de température excessive, sous-tension ou défaut de phase)
• Surveillance défaut de phases
• Horloge temps réel pour commande selon planning
• Compteurs: heures service moteur, heures convertisseur, compteur kWh, mémoire des messages de défaut
• Journal électronique des données d'exploitation
• Protection contre fonctionnement à sec et débit trop faible
• Mode économie d'énergie avec fonction mise en attente
• 4 régulateurs PID internes

Désignation / Exemple de repérage
Exemple: Wilo-Stratos GIGA 100/5-56/30-xx
Explications (colonnes): Stratos = circulateur à haut rendement ; GIGA = pompe en ligne ; 100 = DN ; 5-56 = plage de hauteur manométrique en m ; 30 = orientation puissance nominale moteur P2 en kW ; -xx = variante (ex.: R1, S1, P6, ...).

Caractéristiques / spécifications techniques

• Plage de température admissible du fluide: -20 °C à +140 °C
• Garniture mécanique pour pompage d'eau jusqu'à Tmax = +140 °C (conditions et limitations pour mélanges glycol indiquées)
• Admissibilité mélanges glycol: jusqu'à 20–40 % vol. jusqu'à T ≤ +40 °C ; pour >40 % à ≤50 % vol. et T > +40 °C jusqu'à max. +120 °C, garniture mécanique alternative requise (version S1 recommandée)
• Alimentation réseau: 3~440 V ±10 %, 50/60 Hz ; 3~400 V ±10 %, 50/60 Hz ; 3~380 V -5 % +10 %, 50/60 Hz (variantes selon pays/type)
• Compatibilité électromagnétique: conformité conforme aux normes EN 61800-3 (émissions et immunité) pour le Wilo-EFC
• Classe de protection: IP55
• Diamètres nominaux disponibles: DN 100 à DN 200
• Pression de service maximale: 16 bar jusqu'à +120 °C ; 13 bar jusqu'à +140 °C
• Matériaux: corps de pompe et lanterne: EN-GJL-250 ; roue: EN-GJL-200 (versions spéciales en bronze ou acier inoxydable selon type) ; arbre: 1.4122 ou 1.4057 selon type ; garniture mécanique: AQEGG (autres sur demande)
• Contenu de la livraison: pompe, notice de montage et de mise en service
• Options: variantes de roue (bronze, acier inoxydable), variantes S1 avec garnitures mécaniques spéciales, variante P6 back pull-out avec garniture mécanique à cartouche
• Accessoires: consoles de fixation, modules enfichables (Profibus DP, DeviceNet, ProfiNet, Ethernet/IP, ModbusTCP), cartes d'entrée, filtres Sinus, filtres DU/DT, etc.
