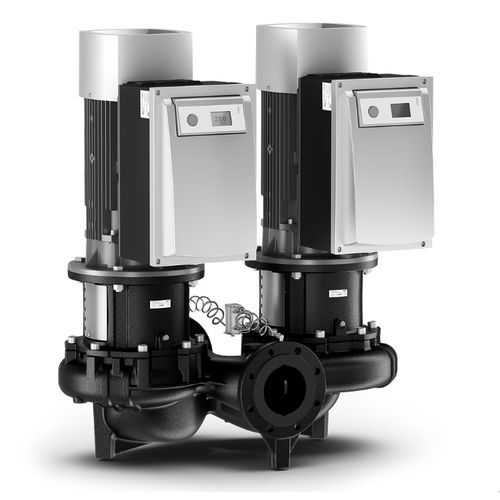

Pompe centrifuge Stratos GIGA-D series

pour eaux de refroidissementd'eau glycoléebrushless DC

Présentation
La Wilo-Stratos GIGA est la pompe à haut rendement idéale pour les applications de génie climatique dans les bâtiments pour lesquels de grands volumes d'eau doivent être déplacés à des hauteurs manométriques élevées. Grâce à la pompe de réserve en version pompe double, la Wilo-Stratos GIGA offre une sécurité de fonctionnement toujours plus élevée.

Points forts

• Pompe à haut rendement innovante permettant d'obtenir le rendement global le plus élevé
• Moteur à aimant permanent à haut rendement (IE5 selon CEI 60034-30-2)
• Sécurité de fonctionnement maximale grâce à la pompe de secours (version pompe double)
• Interfaces en option pour connexion à la gestion technique centralisée via modules IF enfichables

Conception
Pompe en ligne double à haut rendement avec moteur à aimant permanent et adaptation électronique des performances hydrauliques dans la construction de pompes à moteur ventilé. Exécution en tant que pompe monocellulaire basse pression avec raccord à bride et garniture mécanique.

Application
Pompage d'eau de chauffage (selon VDI 2035), d'eau froide ainsi que de mélanges eau-glycol sans matières abrasives dans les installations de chauffage, d'eau froide et d'eau de refroidissement.

Équipement / Fonction

• Modes de fonctionnement
  • Δp-c : pression différentielle constante
  • Δp-v : pression différentielle variable
  • PID-Control
  • Mode régulation de vitesse (n = constante)
• Élément de pilotage
  • Bouton vert et écran
• Fonctions manuelles
  • Réglage de la valeur de consigne de pression différentielle
  • Réglage de la vitesse de rotation (mode régulation de vitesse manuel)
  • Réglage du mode de fonctionnement
  • Réglage de la pompe sur MARCHE/ARRET
  • Configuration de tous les paramètres de fonctionnement
  • Acquittement des défauts
• Fonctions de commande externes
  • 1x entrée de commande « Priorité Off »
  • 1x entrée de commande « Permutation des pompes externe » (active en mode pompes doubles)
  • 1x entrée analogique 0–10 V / 2–10 V / 0–20 mA / 4–20 mA pour mode régulation de vitesse (DDC) et modification à distance de la valeur de consigne
  • 1x entrée analogique 0–10 V / 2–10 V / 0–20 mA / 4–20 mA pour signal valeur réelle du capteur de pression
• Fonctions de signalisation et d'affichage
  • Report de défauts centralisé SSM
  • Report de marche centralisé
• Échange de données
  • Interface infrarouge pour communication à distance avec moniteur IR / clé IR
  • Emplacement pour modules IF Wilo (Modbus, BACnet, CAN, PLR, LON) pour connexion à la gestion technique centralisée
• Fonctions de sécurité
  • Protection intégrale moteur avec déclencheur électronique intégré
  • Verrouillage d'accès
• Pilotage pompes doubles
  • Mode normal/secours (permutation automatique en cas de défaut)
  • Permutation normal/secours toutes les 24 heures (option)
  • Marche parallèle
  • Marche parallèle avec enclenchement/déclenchement en pic de charge (rendement optimisé)

Désignation (exemple)
Exemple: Wilo-Stratos GIGA-D 50/7-55/11-xx
Stratos GIGA = Pompe à haut rendement
-D = Pompe double en ligne
50 = Diamètre nominal de la bride DN
7-55 = Plage de hauteur manométrique en [m]
11 = Valeur indicative de la puissance nominale P2 en [kW]
-xx = Variante : ex. R1 = exécution sans capteur de pression différentielle

Contenu de la livraison

• Pompe
• Notice de montage et de mise en service

Options

• Variante …-L1 avec roue en bronze (moyennant supplément)
• Variante …-L4 avec roue en acier inoxydable (en supplément)
• Variante …-R1 sans capteur de pression différentielle
• Variante …-S1 avec garnitures mécaniques spéciales

Accessoires

• Console avec matériel de fixation pour montage sur socle
• Bride pleine pour corps de pompe double
• Aide au montage pour garniture mécanique
• Clé IR
• Modules IF (PLR, LON, BACnet, Modbus, CAN)
• Systèmes de régulation VR-HVAC / CCe-HVAC / SCe-HVAC
• Capteur de pression différentielle (DDG)

Caractéristiques / spécifications techniques

• Plage de température admissible du fluide: -20 °C à +140 °C
• Alimentation réseau: 3~480 V ±10 %, 50/60 Hz; 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % +10 %, 50/60 Hz
• Compatibilité électromagnétique: émissions et résistance selon EN 61800-3:2018 (environnements résidentiel et industriel)
• Classe de protection: IP55
• Diamètre nominal: DN 40 à DN 200
• Pression de service max.: 16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C
• Matériaux: corps de pompe et lanterne EN-GJL-250; roue EN-GJL-200 (versions spéciales: bronze CuSn10 ou acier inoxydable 1.4408 selon type)
• Arbre: 1.4122 ou 1.4057
• Garniture mécanique: AQEGG (autres garnitures disponibles sur demande)
• Classe rendement moteur: IE5 (moteur à aimant permanent)
