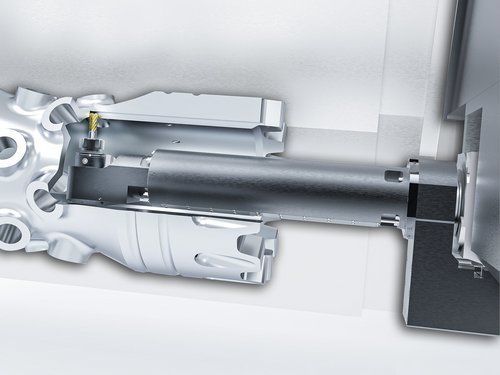

Tête d'usinage 2 axes ID

continueCNCpour espace de travail réduit

Présentation
Logement d'outil prismatique conçu pour l'utilisation automatique d'outils lourds d'usinage interne (ID) tels que barrettes d'alésage, outils de perçage massifs et outils d'alésage profond rotatifs avec apport de liquide de refroidissement interne. Le système accepte des barrettes d'alésage amorties et permet des opérations à grand porte-à-faux jusqu'à un rapport diamètre:longueur de 1:14.

Caractéristiques

• Transmission de puissance élevée – conçu pour des charges d'usinage importantes
• Fonctionnement fiable – permet des cycles d'usinage interne continus
• Accès flexible – adapté aux alésages difficiles d'accès et aux géométries complexes
• Protection par capteurs – capteurs intégrés pour protéger la pièce, l'outil et la machine

Têtes angulaires
Les têtes angulaires modulaires offrent une configuration flexible via des assemblages individuels. Les composants peuvent être combinés ou prolongés (rallonges, têtes d'attache) pour atteindre des zones restreintes ou appliquer des orientations d'outil spécifiques.

Usinage ID et alésage intérieur
Du perçage profond au tournage ID et à l'alésage de chambre, les solutions WFL répondent aux exigences de précision, de sécurité de procédé et de reproductibilité. WFL accompagne les clients dans la préparation des stratégies d'usinage et la mise en place de mécanismes de contrôle pour garantir une qualité constante.

Barre d'alésage à profil CNC
Les barrettes d'alésage à profil CNC rendent possible l'usinage de contours internes dans des alésages profonds (concentriques et excentriques), pour des applications telles que les alésages en bouteille ou l'usinage de siéges. Des têtes motrices sont disponibles pour l'accouplement avec un axe U optionnel ; des têtes de fraisage CNC peuvent également être utilisées.

Barre d'alésage système WFL
Les barrettes amorties se montent solidement via un logement en queue d'aronde sur l'unité tournage-alésage-fraisage. Les barres système permettent le changement automatique des porte-outils. Pour des diamètres jusqu'à 220 mm et des longueurs d'usinage jusqu'à 2000 mm, un chariot séparé est disponible pour assurer une stabilité maximale.

Spécifications techniques

• Logement prismatique pour l'utilisation automatique d'outils lourds d'usinage interne
• Prend en charge barrettes d'alésage, outils de perçage massifs et outils d'alésage profond rotatifs avec apport de liquide interne
• Barrettes d'alésage amorties utilisables jusqu'à un rapport diamètre:longueur de 1:14
• Logement en queue d'aronde pour un montage sécurisé des barrettes amorties
• Changement automatique des porte-outils pour les barres système
• Supporte des diamètres jusqu'à 220 mm et des longueurs d'usinage jusqu'à 2000 mm ; chariot séparé disponible pour une stabilité maximale
• Barrettes à profil CNC permettant l'usinage de contours internes (concentriques et excentriques), ex. alésages en bouteille ou usinage de sièges
• Têtes motrices disponibles pour l'accouplement avec un axe U optionnel ; têtes de fraisage CNC utilisables
• Équipé de capteurs pour protéger la pièce, l'outil et la machine
• Accent sur le savoir-faire process, les mécanismes de contrôle et la qualité reproductible
