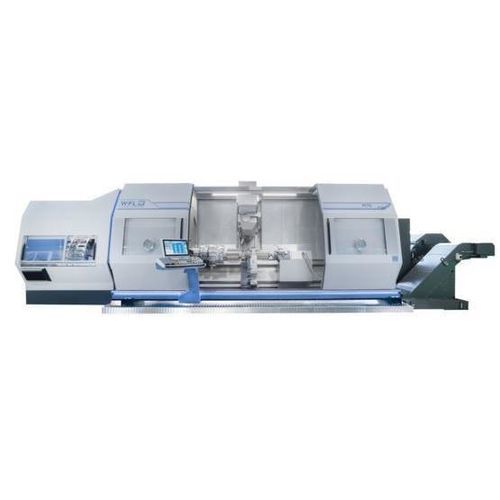

Centre de tournage-fraisage CNC 70 series

horizontalmultiaxeà broche

Présentation
La M70 MILLTURN est un centre multifonction tour‑fraiseur modulaire reposant sur le système WFL. Le concept réduit les distances entre pièce, outil et glissières tout en augmentant l’écartement entre guidages pour optimiser stabilité et géométrie. Le magasin d’outils frontal offre un accès compact, rigide et sécurisé.

Les points forts en un coup d'œil

• Interfaces outils modulaires assurant précision durable et rigidité maximale.
• Interface outil standard conçue pour des efforts d’avance élevés.
• Options de perçage profond très productives et diverses technologies spéciales.
• Système d’outils prismatique autorisant l’emploi d’outils dépassant les dimensions standard.
• Porte‑outils prismatiques monoblocs et changement automatique de tête avec la barre d’alésage WFL.
• Deux variantes de magasin (36 / 72 / 108 / 200 emplacements disponibles).

Données techniques
Entre‑pointes — mm — M70 / M70‑G : 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Diamètre inscrit sur chariot supérieur — mm — jusqu’à 850 / 820 / 790 (selon entre‑pointes)
Puissance broche tournage (40% / 100% ED) — kW — typ. 56(40) / 80(60) (variantes jusqu’à 60(40) / 90(60))
Couple broche tournage (40% / 100% ED) — Nm — jusqu’à 3420(2440) / 5860(4500) (valeurs variantes possibles)
Vitesse max broche tournage — min‑1 — 2400 / 1600 (selon configuration)
Puissance broche fraisage (40% / 100% ED) — kW — 58(45)
Couple broche fraisage (40% / 100% ED) — Nm — 640(500) / 400(310)
Vitesse max broche fraisage — min‑1 — 5000 / 8000
Angle de rotation axe B — ° — 220 (‑110 … +110)
Course X — mm — 900 (‑20 … +880)
Course Y — mm — 525 (‑225 … +300)
Contre‑poupée (cone) — Type — MK6 (M70 ; M70‑G : non équipé)
Magasin d’outils — emplacements — 36 / 72 / 108 / 200 (variantes)
Commande — Type — SINUMERIK ONE (SIEMENS)

Caractéristiques techniques

• Système modulaire WFL garantissant large configurabilité et flexibilité des procédés.
• Rapports dimensionnels optimisés par variante pour une large palette de fonctions.
• Architecture machine minimisant les distances effectives entre pièce/outils et glissières pour une meilleure rigidité et géométrie.
• Magasin frontal compact, rigide et sécurisé pour l’opérateur.
• Interfaces outils modulaires et système prismatique supportant outils de grandes dimensions et changement automatique de tête.
• Conception adaptée au perçage profond productif et à l’intégration de technologies d’usinage spéciales.
