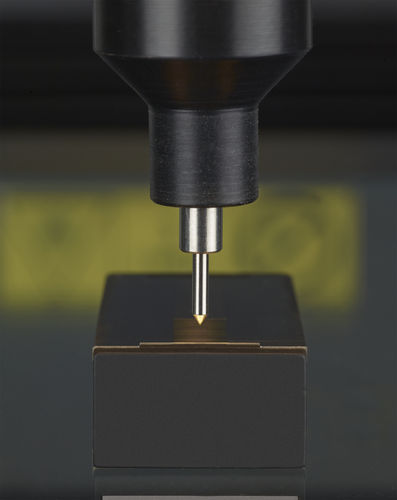

Palpeur de mesure WCP
optiqueà balayagemagnétique

palpeur de mesure
palpeur de mesure
palpeur de mesure
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de mesure
Technologie
optique, à balayage, magnétique
Applications
machine de mesure tridimensionnelle

Description

Des tâches qui étaient jusqu'à présent réservées aux appareils de coupe par palpage peuvent être résolues grâce au Werth Contour Probe sur le machine à mesurer tridimensionnelle multisensorielle. Le tactile-optique capteur de découpe permet pour la première fois une mesure tactile du contour dans des coordonnées définies de la pièce à usiner. Contrairement aux appareils de coupe par palpage classiques, le système de guidage spécial du WCP permet le scanning dans n'importe quelle coupe sans direction préférentielle. • Il est également possible de mesurer des rugosités par commande numérique et de scanner des contours dans la pièce à usinersystème de coordonnées sans changer le serrage de la pièce • Les valeurs caractéristiques de rugosité peuvent être calculées conformément aux normes à l'aide de la bibliothèque de rugosité intégrée dans logiciel de mesure WinWerth® • Le remplacement du capteur est possible grâce à la commande numérique par le biais d'un site station d'échange Précision Écart de palpage admissible jusqu'à 2 µm Fonctionnement Avec le tactile-capteur optique de contour, on mesure avec un capteur de distance laser a) (b) interface magnétique, c) Miroir, d) Palier) la déviation de aiguille de découpe e) pendant le scanning de la surface de la pièce f).

Catalogues
