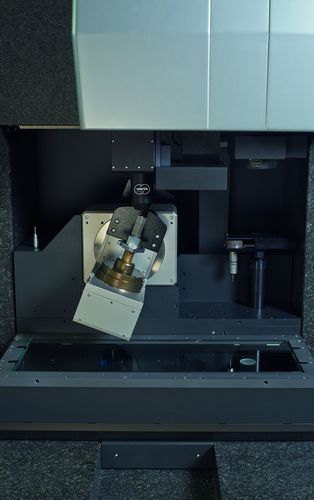

Capteur optique de surface CFL

de vitessepour machine de mesure tridimensionnelleen ligne

Le Chromatic Focus Line capteur permet, grâce à une disposition linéaire de très nombreux capteurs chromatiques, une saisie extrêmement rapide des valeurs de mesure avec jusqu'à un million de points de mesure en moins de trois secondes. Le principe de mesure chromatique assure de faibles écarts de mesure et une grande indépendance par rapport aux propriétés de la surface. Les domaines d'application sont aussi bien les pièces à réflexion diffuse que les pièces réfléchissantes et transparentes. • Adaptation de l'incertitude de mesure et de plage de mesure à l'application respective avec différents objectifs • Grâce à un grand plage de mesure axial, il n'est souvent pas nécessaire de suivre les axes de l'appareil par rapport à la géométrie de la pièce à usiner • La possibilité de créer rapidement une image tramée de la surface de la pièce permet de former des systèmes de coordonnées locaux pour d'autres mesures avec d'autres capteurs • Les épaisseurs de couches de matériaux transparents peuvent également être mesurées (option) Plage de mesure 0,2 mm à 4 mm Précision Écart de palpage admissible jusqu'à 1 µm Fonctionnement Depuis le boîtier d'analyse a), la lumière d'une source lumineuse à large bande b) est projetée sur la pièce (Position 1), 2) ou 3)) via des coupleurs à fibres optiques c), des fibres optiques disposées en ligne d) et une optique de reproduction e). L'intensité de la lumière réfléchie est la plus élevée pour la couleur qui correspond à distance de la pièce f). Ceci est évalué simultanément par un spectromètre g) pour tous les points de mesure sur une ligne.
